比例阀控制上的一些疑问

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:60
发表于 2014-8-24 17:14:46 | 显示全部楼层 |阅读模式

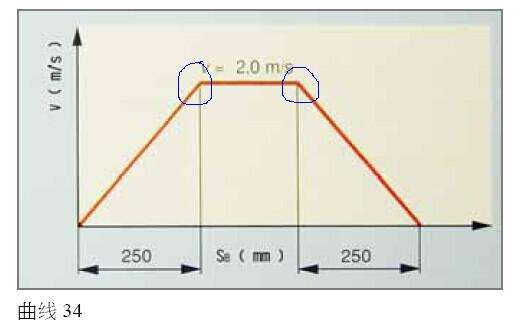

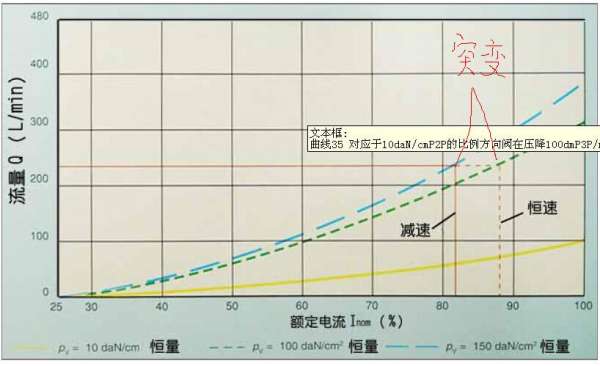

比例阀驱动负载进行动作时,负载会经历静止-加速-匀速-减速-静止这样一个过程。我们在计算负载不同运动状态时会得到不同的比例阀阀口压降。这点力士乐培训第二册112-113页有计算。想请教一下在加速段和匀速段的交点处如附图1所示,因为加速时的阀口压降和匀速时的阀口压降是不同的,而在这一点对阀来讲其通过的流量是一个定值,根据流量公式Q=Cd*A*sqrt(△P),阀口通流面积就会有一个突变,见附图2,想请教一下这个突变在控制中是怎么实现的。在现场调试中,电气给出的一般都是一个斜坡信号,好像没有发现有这个阶跃突变。因为对电控不是很了解,故有此一问。求解惑。谢谢!以上截图均来自力士乐培训教材。

比例阀控制上的一些疑问

比例阀控制上的一些疑问

比例阀控制上的一些疑问

比例阀控制上的一些疑问
  • 打卡等级:伴坛终老
  • 打卡总天数:2569
  • 打卡总奖励:7545
发表于 2014-8-24 18:04:34 | 显示全部楼层
不知道我是否明白了你的意思,斜坡的过程流量不是恒定的,是慢慢加大或慢慢减小,这个时间是可以通过电控部份调节的。设置斜坡的目的也就是应付突变吧
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:616
  • 打卡总奖励:2557
发表于 2014-8-25 08:25:56 | 显示全部楼层
同意二楼的说法,是这样,流量随阀口过流面积而改变,如果流量不变怎么加减速。产生突变是斜波设置问题。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:230
  • 打卡总奖励:345
发表于 2014-8-25 09:43:21 | 显示全部楼层
比例先导阀控制比例主阀是否开启,刚开启的时候阀口过流面积增大,等到先导阀处于稳定输出力,主阀阀口不会变大处于接近恒定输出。电信号控制先导阀是否开启
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:41
  • 打卡总奖励:188
发表于 2014-8-25 15:20:57 | 显示全部楼层
加速过程中比例阀的输入信号是一直在增加的,阀的开口也在增加,恒速时阀的输入信号不变,阀口自然也处于一个稳定的状态,不存在你说的突变呀,你说的斜坡是指阀的输入信号变化较快时才起作用的。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:13
发表于 2015-6-11 09:32:33 | 显示全部楼层
学习了
回复

使用道具 举报

发表于 2015-6-27 16:27:53 | 显示全部楼层
也有同样的疑问啊
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:105
  • 打卡总奖励:319
发表于 2015-6-28 00:24:55 | 显示全部楼层
Q = Cd * A * sqrt (△ P)
假定阀门打开100%。
一个更好的方程式
Q(t) = Cd * A *  sqrt (△ P)*s(t)/100%
s(t) 是阀芯位置+/-100%
运动控制器控制所述阀芯位置。

更好的运动控制器采用S形曲线斜坡。
线性斜坡需要加速度的突然变化。这是不可能实现的。
回复
