B型液压半桥特性曲线的一些疑问

打卡等级：无名新人
打卡总天数：22
打卡总奖励：60

发表于 2014-8-17 17:02:56 | 显示全部楼层 |阅读模式

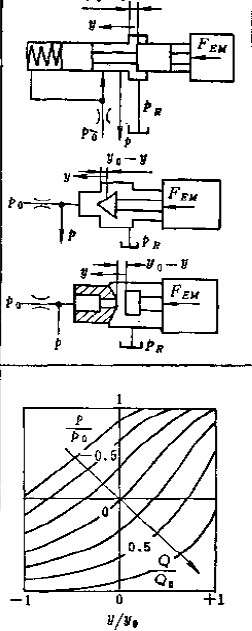

在看B型液压半桥特性曲线时产生了一些疑问，请指点一下！

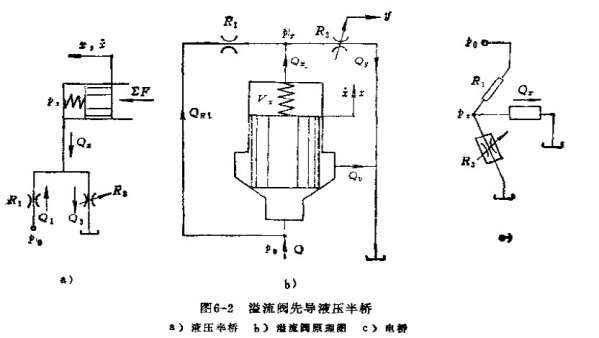

怎么把先导式溢流阀与B型液压半桥的特性曲线对应起来？

（1）当先导式溢流阀的先导阀没有打开时，其y0=0，此时特性曲线横坐标y/y0怎么理解？

（2）先导式溢流阀的先导阀没有打开时，其y=0，此时p/p0=1,那么此时怎么对应特性曲线来理解？

B型液压半桥特性曲线的一些疑问

B型液压半桥特性曲线的一些疑问

B型液压半桥特性曲线的一些疑问

B型液压半桥特性曲线的一些疑问

相关帖子

回复

使用道具举报

打卡等级：常驻居民
打卡总天数：382
打卡总奖励：1989

发表于 2014-8-17 20:52:25 | 显示全部楼层

先导阀未开启，应用帕斯卡原理，压力为供油压力P0，此时压力不为0.

回复

使用道具举报

打卡等级：无名新人
打卡总天数：7
打卡总奖励：50

发表于 2014-8-17 22:45:07 | 显示全部楼层

新人求教：什么是B型液压半桥曲线啊？

回复

使用道具举报

发表于 2014-8-17 23:39:20 来自手机 | 显示全部楼层

Y0指的是？起始是大于零，y是变的。看力的方向，力使y0-y减小，是这样吗？

回复

使用道具举报

发表于 2014-8-17 23:48:32 来自手机 | 显示全部楼层

怎么联系起来，溢流阀，那就是P=f(y0-y)吧？

回复

使用道具举报

发表于 2014-8-17 23:50:11 来自手机 | 显示全部楼层

可能是这样P=f(y0-y) p0

回复

使用道具举报

发表于 2014-8-17 23:51:08 来自手机 | 显示全部楼层

上面是加p0,手机回复的不显示

回复

使用道具举报

发表于 2014-8-17 23:53:05 来自手机 | 显示全部楼层

我猜的，仅供参考

回复

使用道具举报

发表于 2014-8-18 00:00:43 来自手机 | 显示全部楼层

流量，压力，位移。与曲线有关。输出P，输入p0。

回复

使用道具举报

发表于 2014-8-18 00:04:18 来自手机 | 显示全部楼层

输出p不会超过p0，p（0-1），位移类似。矩形边长1

回复
