液压原理图求指教

打卡等级：无名新人
打卡总天数：1
打卡总奖励：10

发表于 2014-8-16 21:27:55 | 显示全部楼层 |阅读模式

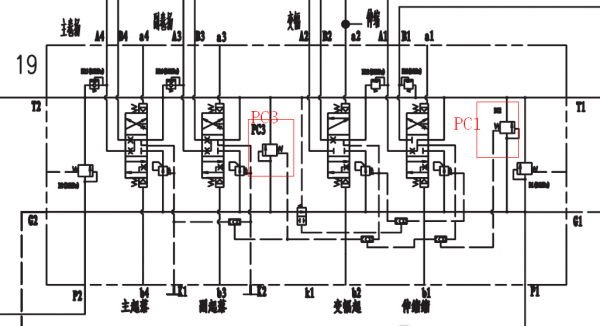

请帮忙解释一下图中，PC1，PC3的作用

请帮忙解释一下图中，PC1，PC3的作用

请帮忙解释一下图中PC1,PC3的作用谢谢

回复

使用道具举报

打卡等级：无名新人
打卡总天数：1
打卡总奖励：8

发表于 2014-8-16 21:50:25 | 显示全部楼层

我来学习请大神回复详细点谢谢

回复

使用道具举报

发表于 2014-8-16 22:37:41 来自手机 | 显示全部楼层

与多路阀共同组成溢流节流阀。

回复

使用道具举报

打卡等级：无名新人
打卡总天数：1
打卡总奖励：1

发表于 2014-8-16 22:58:48 | 显示全部楼层

两个都是同一个东西呀，三通流量阀。。起重机阀前补偿系统。

回复

使用道具举报

发表于 2014-8-17 07:42:43 | 显示全部楼层

来张完整图看看

回复

使用道具举报

打卡等级：初来乍到
打卡总天数：52
打卡总奖励：202

发表于 2014-8-17 07:57:04 | 显示全部楼层

这是一个负载压力的限压阀

回复

使用道具举报

打卡等级：即来则安
打卡总天数：287
打卡总奖励：1945

发表于 2014-8-17 08:00:41 | 显示全部楼层

多路阀中的溢流阀

回复

使用道具举报

打卡等级：常驻居民
打卡总天数：312
打卡总奖励：932

发表于 2014-8-17 09:12:04 | 显示全部楼层

溢流阀，没有动作时泄流

回复

使用道具举报

打卡等级：以坛为家
打卡总天数：806
打卡总奖励：1695

发表于 2014-8-17 09:56:04 | 显示全部楼层

溢流阀

回复

使用道具举报

打卡等级：无名新人
打卡总天数：18
打卡总奖励：93

发表于 2014-8-17 10:31:20 | 显示全部楼层

起重机多路阀，无动作卸荷用的！

回复

使用道具举报
