MDTools945
MDTools® 是一款三维液压集成块（主板）专业设计的软件，软件是在SolidWorks® 环境下进行液压集成块建模设计、设计检查，并生成相关的文档。该软件为液压设计提供强大的自动设计的工具，从而使得复杂、大型的液压集成块设计变得更加容易、更加快捷，并避免设计的错误，降低设计和制造的成本。

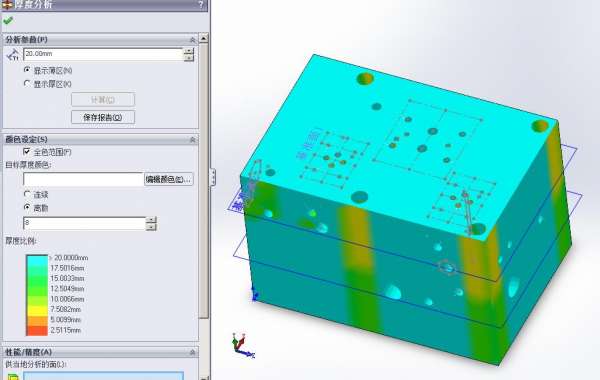

MDTools检查液压集成块的壁厚、设计错误，以及设计中遗漏和不合格的联接。
三维液压集成块的装配体可以在半自动形式下创建，液压阀件可以与对应的孔位自动关联。同时，MDTools自动为您创建一个专业的工程图，包括尺寸标注、孔加工编码、镗孔交叉列表、堵塞以及标记图表等。
系统特点：
 强大可视化的集成块内部及其联接的设计交互界面；
 孔腔、流经路径、安装端口以及不通区域采用色彩编码方式，使得复杂的集成块识别容易和方便；
 油箱及其压力联接采用流速色彩编码，方便识别集成块中的高压流速点；
 检查每个压力/油箱网络或整个集成块的流速，每个油箱及其关联压力采用流速色彩编码，红色表示高压，绿色正常，黄色低压；
 通过 HyDraw® 绘制的设计图表，可以实现所有阀模型的自动装配；
 通过系统嵌入的集成块设计方法、规则和要求等设计知识驱动设计，实现带角度的孔、槽、腔洞、隔断、孔洞以及O型环沟槽复杂设计；
 通过能效的关联和平滑过渡方法设计弯头，最小化压力下降以及由此导致的能效损耗；
 可以在孔腔/网络(通路)设计中关联能效；
 当关联端口时，根据流速轻松选择结构端口；
 如果能效关联有效，则MDTools 建议钻孔直径以及结构的端口以便减少弯头的压力损耗；
 自动地设计带角度孔及其型腔，并进行合成；
 采用参数化和交互方式进行型腔的设计操作，可以拖拽一个腔洞或脚标，进行相关计算；
 提供集成块设计强大的检查工具，包括连接性、壁厚以及更多的检查选择项，使得原先复杂、容易错误的工作变得容易简单；
 可以检查集成块的可制造性，包括长度与直径比、角度公差以及更多选项；
 检查的各种选项统一集中在一个窗口中，方便操作；
 检查联接的偏移值，当三个或更多腔洞通过一个端口或结构端口联接在同一行，这些联接需要偏移，偏移命令的检查联接可以标记有问题的腔洞；
 可以通过一个文本文件的报告浏览并打印设计数据，报告中可以包括集成块中型腔与表面的距离等信息；
 通过关联性设置，在插入结构端口时对直径和深度进行优化；
 可以定义油箱及其关联压力的标称流速范围，对不同的流速范围，定义结构孔最大比例；
 允许进行客户化定义工具数据库，对数据库进行编辑、添加等操作，扩展OEM 标记/腔洞资料库；
 生成加工图，支持常规格式；
 在集成块设计开始，可以定义制造的精度值，DMTools将在设计处理过程中采用这些设置；
 可以根据客户化的加工详细要求， 编辑腔洞资料库，包括添加、修改、删除和更名等操作；
 自动尺寸标注集成块工程图的所有6个正交面的视图，产生专业的，可用于指导制造的工程图纸；
 可以生成带有截面详细图的加工/镗孔方案；
 智能应用导航菜单，可以根据操作的上下文关联弹出应用菜单的图标；
 方便快捷的拓展操作，通过拖动模型中集成块的一个面来绘制和改变块的尺寸，通过拖拽选择腔洞的中心点来移动模型中的一个腔洞，或者通过抓取一个方向箭头来沿一个坐标轴方向移动一个腔洞；
 MDTools 可以导入HyDrawTM 的设计数据，自动进行集成块的设计；
 MDTools插入HyDraw系统设计表页的阀件轮廓、标记文字、结构端口、安装孔， 当从HyDraw 设计方案中插入腔洞时，每个液压流动的腔洞和端口信息自动导入；
 HyDraw 与MDTools 集成，通过设计方案获取端口信息，自动装配所有的阀模型；
应用MDTools提升您的生产率和竞争力
Enhance your productivity and competitive edge with MDTools®
|
|
