请大家谁能做大功率高转速高扭矩的液压马达

[复制链接]
发表于 2014-8-5 10:46:39 | 显示全部楼层 |阅读模式

请大家谁能做大功率高转速高扭矩的液压马达

请大家谁能做大功率高转速高扭矩的液压马达


      • 工作工况要求

  • 工作条件:海水长期浸没;
  • 工作水深:6-200米;
  • 工作温度:0-40℃;



      • 结构形式要求

  • 数量:2台;
  • 驱动方式:轴向柱塞马达驱动;
  • 工作方式:非接触式喷冲式排泥;
  • 水形式:轴流式叶轮;
    叶轮直径:1200mm;



      • 性能要求

  • 工作寿命:10000小时;
  • 最大流速:不小于10m/s;
  • 最大流量:不小于8m3/s;
  • 排泥效率:不小于1600m3/h;



      • 材质和密封要求
        液压马达及轴流式叶轮将长期浸没在要求的工作海水水深范围内,泵体材质应选用不锈钢316L或更高等级耐海水腐蚀的材料,并同时确保液压马达、软管、轴封、包括泄油油路在内的液压油路、分流阀密封良好,不会出现渗漏液压油或渗进海水。
      • 液压马达要求

  • 排量:大于900cm3/min;
  • 工作压力:25-30MPa;
  • 工作转速:490-525rpm;
  • 输出扭矩:大于5700N·m;
  • 轴向力:大于4000kg;
  • 径向力:大于300kg;




一、结构要求

1、液压马达是个独立的元件,可以整体安装到轴流泵导叶体芯管内,马达最大外径不能超过340mm(导叶体见附图)。

2、液压马达驱动油管接口在尾端,不得在马达侧壁上。

3、轴流泵叶轮可以直接固定安装在液压马达轴上。

4、液压马达能承受轴流泵4249kg的最大轴向力, 300kg径向力。

二、性能参数

配套的液压马达应满足如下参数:



项目


转速



输出功率



输出扭矩



单位


r/min



kw



N.m



工作点


490



265



5634




525



233



4617


注:建议液压马达工作压力小于30MPa

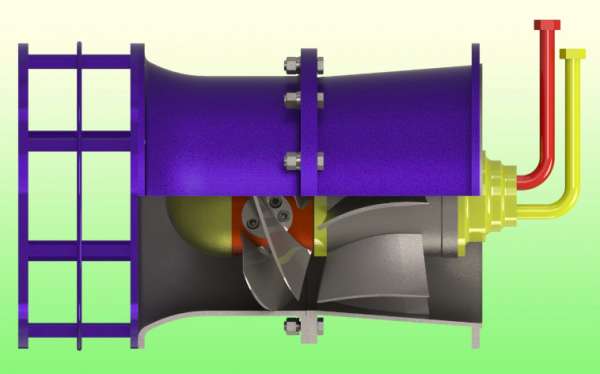

附图:液压马达安装示意图



  • 打卡等级:论坛老炮
  • 打卡总天数:1305
  • 打卡总奖励:4125
发表于 2014-8-6 10:06:15 | 显示全部楼层
应该找不到,还没有谁家的马达能够泡到海水里使用的
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:23
发表于 2014-8-6 10:41:20 | 显示全部楼层
要有保护措施吧
回复

使用道具 举报

发表于 2014-8-6 17:31:26 | 显示全部楼层
你这个是个什么东西?光靠元件本身有时候是很难满足使用要求的,为何不尝试把你的马达拆分为一个系统
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1256
  • 打卡总奖励:4603
发表于 2014-8-6 18:27:25 | 显示全部楼层
依靠单一泵/马达控制不容易,需要结合阀控共同作用实现的。
回复

使用道具 举报
