A10VO71DFLR/31R难点请教

爱笑的眼睛 · 发表于 2014-8-3 11:48:03

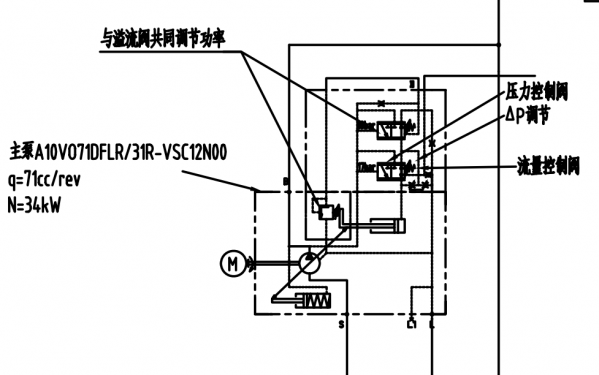

DFLR

压力控制阀标线错误，在上方。我想问的是压力控制阀也就是DR是怎么控制的，看上去也是用的压差控制，而且FR设定17Bar,DR设定18Bar，请指教

补充内容 (2014-8-4 21:07):
不好意思，更正下，DR是17Bar,FR是18Bar,我想指教的是DR接LS信号，X口接溢流阀，是不是这图纸上DR充当FR，FR和溢流阀充当了DR，还是其他，跪求高手指点！

KEJINouyajuan · 发表于 2014-8-4 14:51:20

参数有问题吧，DR值只有18Bar！！！！

xwy@home · 发表于 2014-8-4 23:09:04

您好：
1、简单从您提及的图片看，您这款职能阀可能是小松挖掘机上用的一款；

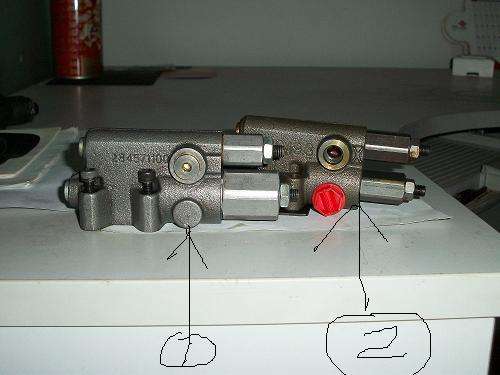

2、职能阀异同见我提供的图片，其中：
（1）箭头标示1的为普通压差阀+压力切断阀；
（2）箭头标示2为两个普通压差阀；这个是您提供原理图中的职能阀；
3、这个问题原理有个网友提及过，具体话题我记不住了，您可以悉心找找；
谢谢！

lcg750 · 发表于 2014-8-6 17:01:14

这个力士乐工程师和我说过，此阀没有压力补偿功能，只有恒功率控制和负载敏感控制，是特殊配置，非标准

来自:Android客户端

lcg750 · 发表于 2014-8-6 17:01:21

这个力士乐工程师和我说过，此阀没有压力补偿功能，只有恒功率控制和负载敏感控制，是特殊配置，非标准

来自:Android客户端

lcg750 · 发表于 2014-8-6 17:01:23

这个力士乐工程师和我说过，此阀没有压力补偿功能，只有恒功率控制和负载敏感控制，是特殊配置，非标准

来自:Android客户端

xwy@home · 发表于 2014-8-6 18:25:40

1、上面的滑阀是DRG职能的，泵本身没有压力切断职能，依靠外控溢流阀实现压力控制；
2、下面的是流量控制阀与恒功率阀配合实现压差闭环恒功率控制；
谢谢！

何为清风 · 发表于 2014-8-12 16:07:19

这是一个特殊的阀，本身没有压力阀。靠系统自身的压力阀控制系统压力。
是两个流量阀。

xwy@home · 发表于 2014-8-13 18:18:56

您好，纠正一下上面错误的解释：
1、上面的滑阀与恒功率共同作用，其阀芯等同于DRG阀芯，实现功率控制；
2、下面是负载敏感LS压差阀，用于工程机械上负载敏感压差控制；
3、此阀无压力切断功能，估计依靠系统溢流阀安全作用；
谢谢！

爱笑的眼睛 · 发表于 2014-12-14 22:42:04

再请问下大家，上面的滑阀上面的节流阀什么作用。上面的滑阀压差是什么作用呢？能详细的讲解下不？谢谢，感激不尽！！！！
