请教螺纹插式单向阀O形密封圈被憋出来（冲出来）是怎么回事呢

sdr

倒角上口尺寸大了

huanghaihua

zzfjct 发表于 2014-8-2 11:28
插孔垂直度误差太大，换组合垫圈应急。

再次遇见您又给我解答问题了。我这阀孔是用成形刀加工的，插孔的垂直度应该没有什么问题吧，如果要用组合垫应该怎么放啊，哪个阀的边缘面没有什么位置了

13615220539

压力多大的?检查一下螺纹吻合度

xzzxsun

垂直度有误差吧？

zzfjct

要找到确切原因，不放密封件将插件拧入插孔，看平面有无缝隙，缝隙是否一边大一边小？
我怀疑是插孔深度不够导致。用30的组合垫圈试试。

huanghaihua

zzfjct 发表于 2014-8-2 23:15
要找到确切原因，不放密封件将插件拧入插孔，看平面有无缝隙，缝隙是否一边大一边小？
我怀疑是插孔深度不 ...

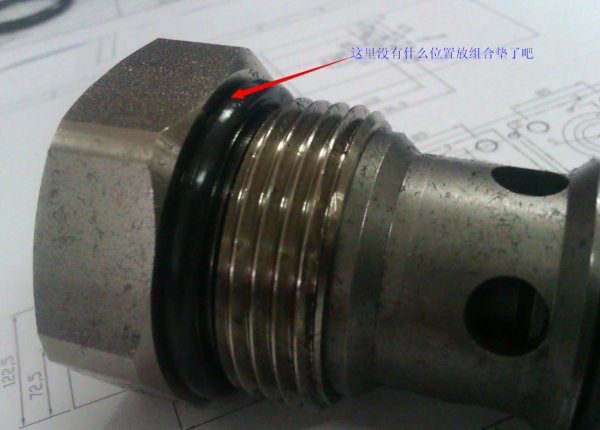

      我附上一图，如果要放组合垫圈可能没有位置啊，阀孔最上面有15度的斜口，是刚好能放入单向阀最上面的O形圈。而哪单向阀顶部的边缘面刚好跟O圈我外径那么大，也才是大那么一点。如果要入组合垫圈的话，哪就要O圈的上面了，不知这样能否密封得了？不过，现在也没有办法了，看来也要先试试您给的办法了。谢谢！    还有个问题想请教一下您的：

     请问攻RC牙（英制）超过一寸的，摇臂钻能攻吗？我这边是用手攻的，比较累，特别攻1寸半的，底孔直径已是45mm了，手攻的话就得两个人用力攻，我问过车间里的师傅，他们说摇臂钻攻不了。现在手攻不单是人累而具攻牙的垂直度也极差，有时歪的特别厉害。现在的插阀的阀孔的牙也是手攻的，有时攻歪了插阀就装不上去，现在就是比较担心工艺这一方面，我怕哪O圈给憋了一部分出来，不知是不是跟攻牙也是否有关系呢？

zzfjct

huanghaihua 发表于 2014-8-2 23:40
我附上一图，如果要放组合垫圈可能没有位置啊，阀孔最上面有15度的斜口，是刚好能放入单向阀最上面 ...

1，那O型圈鼓出就是手攻螺纹垂直度误差大的原因。
2，直接用组合垫圈，不用O型圈。
3，大的横臂钻能攻大于1寸的管螺纹，如果横臂钻小可以起个头再手攻，这样能保证垂直度。

一人一世界

插孔15°倒角小了。要么O型圈线径大了。查查看，很简单的问题

huanghaihua

zzfjct 发表于 2014-8-3 11:01
1，那O型圈鼓出就是手攻螺纹垂直度误差大的原因。
2，直接用组合垫圈，不用O型圈。
3，大的横臂钻能攻 ...

本来想等到O形圈再次憋出来时就用上你给的方法试试，但现在自从上次换了O圈过了这么多天没有见到再次憋出O形圈。感觉还真奇怪，之前都憋出了两次，现在都过了10来天，还没有见到再出现此现象。

wo56052

确实是安装的问题
