[图纸] 帮忙分析下这两个阀的作用

[复制链接]
发表于 2014-7-31 18:57:56 | 显示全部楼层 |阅读模式

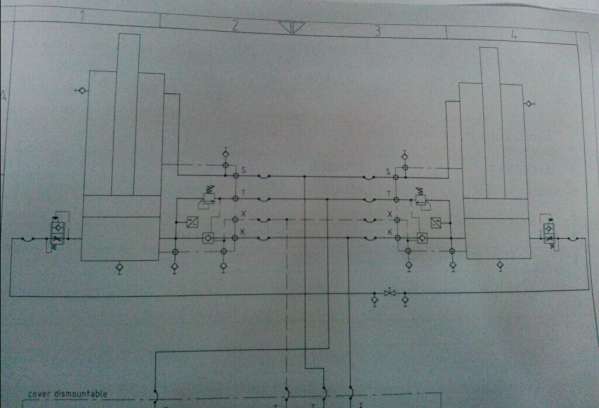

油缸在6至30度之间摆动工作,请大家帮忙分析下最左边和最右边两个阀的作用。

帮忙分析下这两个阀的作用

帮忙分析下这两个阀的作用
  • 打卡等级:以坛为家
  • 打卡总天数:895
  • 打卡总奖励:1344
发表于 2014-7-31 19:07:04 | 显示全部楼层
本帖最后由 qqqqqqwwww 于 2014-7-31 19:23 编辑

这两个阀是防爆阀,作用1是当下游油管爆裂时,压差增大超过弹簧力时,阀门关闭起保护作用,作用2是调速用,保持两液压缸同步。仔细看防爆阀与另外液控单向阀并联,请问:两防爆阀之间的开关阀是打开的吧?
回复

使用道具 举报

 楼主| 发表于 2014-7-31 19:32:49 | 显示全部楼层
qqqqqqwwww 发表于 2014-7-31 19:07
这两个阀是防爆阀,作用1是当下游油管爆裂时,压差增大超过弹簧力时,阀门关闭起保护作用,作用2是调速用, ...

我也是拿的别人的原理,我想的是既然设置这个球阀,肯定应该有打开和关闭两种工况。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2014-7-31 23:22:15 | 显示全部楼层
求大神分析
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2336
  • 打卡总奖励:6162
发表于 2014-8-1 08:27:25 | 显示全部楼层
截个全图不行吗
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2166
  • 打卡总奖励:7684
发表于 2014-8-1 15:29:12 | 显示全部楼层
qqqqqqwwww 发表于 2014-7-31 19:07
这两个阀是防爆阀,作用1是当下游油管爆裂时,压差增大超过弹簧力时,阀门关闭起保护作用,作用2是调速用, ...

的确是防爆阀,大虾说的作用1我理解,但说的作用2调速以保持两缸同步运动还请大虾详细指教。另外,图中画了好多一端封死的单向阀,比如大虾所说的开关阀两端就有两个,不知这些一头堵死的单向阀表示什么、起什么作用,烦请大虾指教。谢谢!
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:21
发表于 2014-8-1 16:09:19 | 显示全部楼层
一头堵死的单向阀这种表示是快速插头的表示方法或测压快插头。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:895
  • 打卡总奖励:1344
发表于 2014-8-1 16:29:16 来自手机 | 显示全部楼层
本帖最后由 qqqqqqwwww 于 2014-8-1 17:14 编辑
wangshangfei 发表于 2014-8-1 15:29
的确是防爆阀,大虾说的作用1我理解,但说的作用2调速以l保持两缸同步运动还请大虾详细指教。另外,图中画 ...


由于两油缸连接变副负载,负载随时变化,所以两缸保持同步非常重要,用两个防爆阀将无杆腔相连,起均压平衡负载作用,始终保持两缸无杆腔压力相同,。至于图中的单向阀是测压点。个人意见,请批评指正。
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2166
  • 打卡总奖励:7684
发表于 2014-8-1 17:49:48 | 显示全部楼层
qqqqqqwwww 发表于 2014-8-1 16:29
由于两油缸连接变副负载,负载随时变化,所以两缸保持同步非常重要,用两个防爆阀将无杆腔相连,起均压平衡 ...

多谢大虾指点
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:61
  • 打卡总奖励:386
发表于 2014-8-1 21:47:05 | 显示全部楼层
防爆阀,在下游管路爆裂瞬间流量增大致使阀芯阻尼前后压差大于弹簧压力,使阀关闭,保护负载不会无阻力下降。
回复

使用道具 举报
