阀无法复位

axiao2527 · 发表于 2014-7-30 17:27:00

阀无法复位

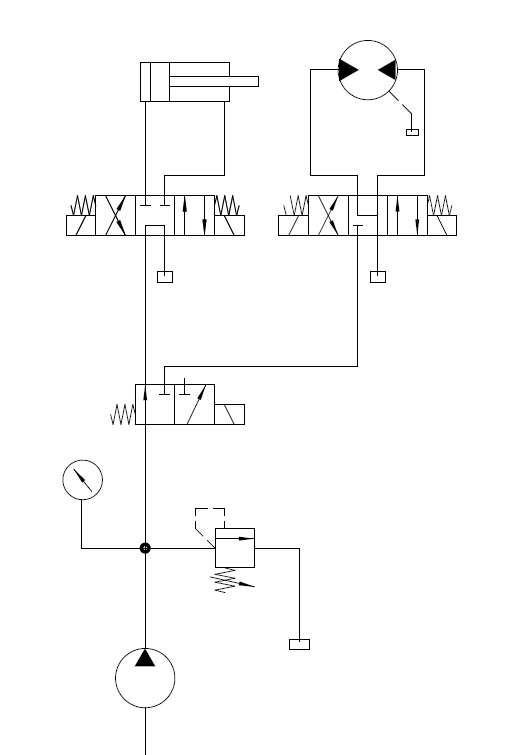

各位同行，小弟遇到一个问题想请大家给解决一下：系统如图泵额定流量80L/min压力设定18MPa，控制阀都为10通径。给油缸动作的时候没有问题，当切换到马达工作时两位三通阀与控制马达的三位四通阀同时动作，马达工作结束后即控制马达的三位四通阀回中位，此时两位三通阀也断电回中位，可是压力表一直显示18MPa。烦请大家解释下？小弟觉得是两位三通阀阀芯无法完全复位导致

axiao2527 · 发表于 2014-7-30 17:30:03

有什么解决办法吗？

1983 · 发表于 2014-7-30 17:40:50

axiao2527 发表于 2014-7-30 17:30
有什么解决办法吗？

不一定是两位三通阀卡住。此时的油缸是个什么状态？也有可能是控制油缸的三位四通没有回中位。

qiuxuezhe · 发表于 2014-7-30 17:55:01

手倒一下阀芯就知道啦

zzfjct · 发表于 2014-7-30 17:59:04

两位三通阀安装螺栓拧得太紧，电磁阀常见安装问题。

huanghaihua · 发表于 2014-7-30 18:34:25

停电时每个阀的阀芯都捅一下，还有压力表有沿有问题？

csu液压 · 发表于 2014-7-30 19:13:08

请查看照片。
应该功率曲线不足引起，

可以先让两位电磁铁失电，再让三位电磁铁失电，就可以解决此问题！

csu液压 · 发表于 2014-7-30 19:20:26

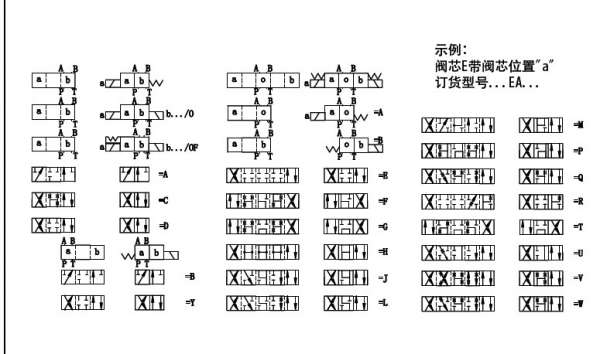

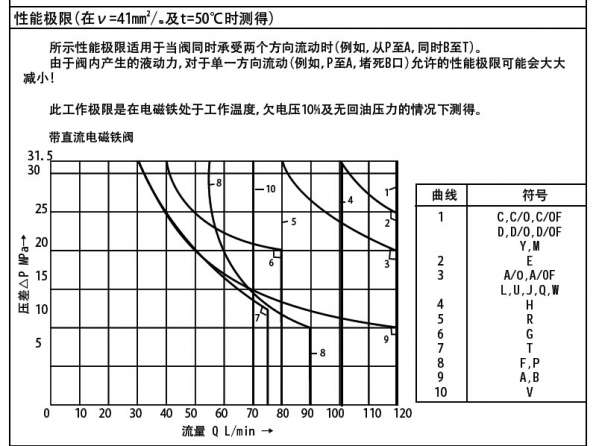

以上图片，你选的是A型机能，查看功率曲线看9号线，此线表示在18MPa时，只有不足60L/min的通油能力（换向无故障）。所以，定量泵一直80升供油，其他换向压力均低于13MPa，就是当你先换三位阀，使压力憋起来后，这个阀就不能回位了，

试试先换这个两位阀，

fkccc123 · 发表于 2014-7-30 23:06:08

恩有可能功率不够

qiuqingwu15 · 发表于 2014-7-31 08:41:00

先将电磁阀的插头拔了，再分别捅一捅各个阀芯不就知道问题了吗。基本的排除故障的工作都不去试试就来发帖，现在的人怎么都这样啊
