喷嘴挡板伺服阀正常工作时的状态

[复制链接]
发表于 2014-7-24 09:02:12 | 显示全部楼层 |阅读模式

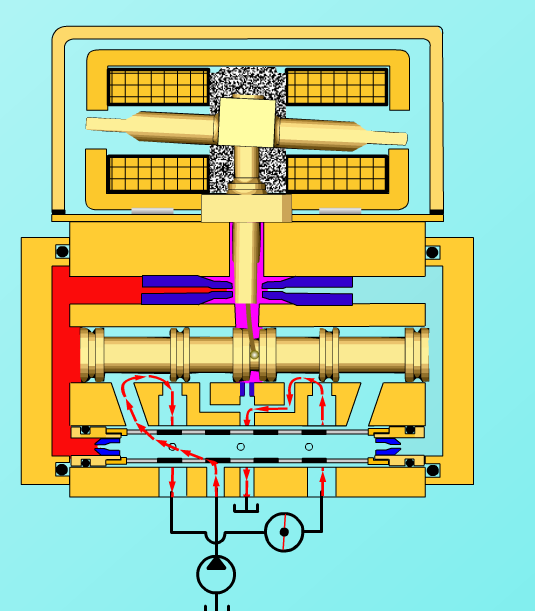

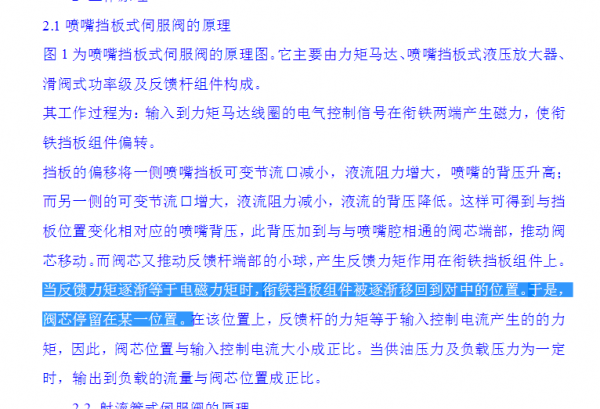

如图,文字里面的加蓝的字说明喷嘴挡板伺服阀正常工作时的状态,请问是不是当伺服阀流量稳定时,挡板是在中间位置?
由于本人没有实际接触到伺服阀,可能我描述的不清楚,希望大家多多指导。

喷嘴挡板伺服阀正常工作时的状态

喷嘴挡板伺服阀正常工作时的状态

喷嘴挡板伺服阀正常工作时的状态

喷嘴挡板伺服阀正常工作时的状态
  • 打卡等级:常驻居民
  • 打卡总天数:429
  • 打卡总奖励:739
发表于 2014-7-24 09:25:22 | 显示全部楼层
本帖最后由 海中游 于 2014-7-24 09:27 编辑

文字说的清楚。
衔铁挡板一起偏转,如图所示是顺时针偏转。主阀芯左侧压力大于右侧压力,主阀芯向右移动,使反馈杆逆时针偏转。
当挡板顺时针转矩与反馈杆逆时针转矩平衡时,主阀芯不再移动,挡板也不再偏转。此时压力或流量稳定。
回复

使用道具 举报

 楼主| 发表于 2014-7-24 09:33:10 | 显示全部楼层
海中游 发表于 2014-7-24 09:25
文字说的清楚。
衔铁挡板一起偏转,如图所示是顺时针偏转。主阀芯左侧压力大于右侧压力,主阀芯向右移动, ...

非常感谢您能在第一时间回复我的问题,不过我还想问的是,是不是当反馈弹簧的力等于电磁铁产生的力时,挡板会有一个从偏转位置回到中间位置的一个动作。您说的“主阀芯不再移动,挡板也不再偏转”之后是不是挡板回到中间位。此时  衔铁是偏转状态、反馈杆为弯曲状态、而挡板是在两个喷嘴的中间位置,此时主阀芯两侧的压力还是相等的。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:429
  • 打卡总奖励:739
发表于 2014-7-24 12:51:34 | 显示全部楼层
二一黑客 发表于 2014-7-24 09:33
非常感谢您能在第一时间回复我的问题,不过我还想问的是,是不是当反馈弹簧的力等于电磁铁产生的力时,挡 ...

挡板保持偏转位置,不回位。
挡回位则主阀芯回位。
回复

使用道具 举报

发表于 2014-7-24 15:29:42 | 显示全部楼层
海中游 发表于 2014-7-24 12:51
挡板保持偏转位置,不回位。
挡回位则主阀芯回位。

正解,很专业!
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:277
  • 打卡总奖励:1787
发表于 2014-7-24 20:26:38 | 显示全部楼层
要是有相关参考资料就好了!
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2595
  • 打卡总奖励:7577
发表于 2014-7-24 21:26:21 | 显示全部楼层
你这个课件叫什么名字呢
回复

使用道具 举报

 楼主| 发表于 2014-7-25 08:51:08 | 显示全部楼层
海中游 发表于 2014-7-24 12:51
挡板保持偏转位置,不回位。
挡回位则主阀芯回位。

看来上面的描述”衔铁挡板组建被逐渐移回到对中的位置“是错误的。谢谢海中游同志的指导
回复

使用道具 举报

 楼主| 发表于 2014-7-25 08:53:10 | 显示全部楼层
zjf8502 发表于 2014-7-24 20:26
要是有相关参考资料就好了!

资料都是百度文库里面找的,我发个伺服阀的flash到这里面,有兴趣的下了看看咯
回复

使用道具 举报

 楼主| 发表于 2014-7-25 08:54:31 | 显示全部楼层
伺服阀flash

伺服阀.zip

503.7 KB, 下载次数: 33

售价: 5 金钱  [记录]

回复
