从双向摆角液压马达的应用谈谈开式泵控系统的前景

xiaoshxin

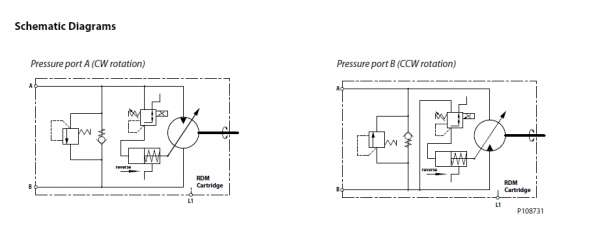

无意中看到danfoss一款新马达。双向变量，先上图，大家一睹为快

从双向摆角液压马达的应用谈谈开式泵控系统的前景

从双向摆角液压马达的应用谈谈开式泵控系统的前景

这款马达通过改变马达的斜盘角度来实现换向，通过改变马达摆角方向，在进油口不变的情况下实现换向，如此的话。可以去掉传统的换向阀，组成一个泵控系统，没有阀的损失，系统效率更高，当然从阀控改成泵控，势必要改变控制策略，如何实现在马达中位时切断泵的流量，如何实现平稳换向。减小冲击。欢迎大家拍砖，看看这个马达怎么用、从控制上怎么实现？

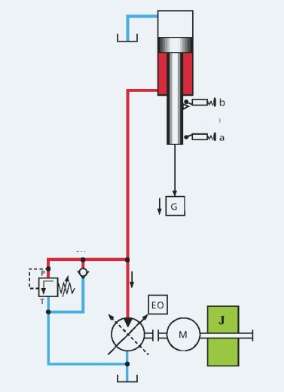

说到这里我想起了开式泵也可以做成双向的，即通过负摆角来实现能量回收，先上个图

从双向摆角液压马达的应用谈谈开式泵控系统的前景

这是一个典型的泵控油缸系统，也是没有换向阀，油缸复位的时候依靠重力，同时将泵摆向负摆角来回收能量，至于如何回收，个人猜测是通过偏心飞轮来充当液压飞轮来回收油缸的重力势能，即将油缸的重力势能转化成飞轮的重力势能进行储存，工作的时候泵摆向正摆角，飞轮的势能还可以反向驱动泵，效率非常高。大家觉得这个系统如何？
上面一个马达例子，一个油缸例子，都是打破传统，跳出了开式系统阀控的圈子，去掉阀，直接通过泵来实现方向控制，效率极高，不过目前只能用于一些特殊工况，至于前景如何，欢迎各位大神拍砖

xwy@home

您好：
1、您提及的是泵或马达的斜盘“中位死机”的问题；
2、例如SYDFEE/E1控制方式中可以用10V或4V泵实现正负摆角的双向控制，它们处理“中位死机”的方式是外控梭阀；
3、泵中位近似零排量输出后，马达也同步中位工作，即泵中位决定马达中位；
谢谢！

xiaoshxin

xwy@home 发表于 2014-7-23 19:11
您好：
1、您提及的是泵或马达的斜盘“中位死机”的问题；
2、例如SYDFEE/E1控制方式中可以用10V或4V泵实 ...

外空梭阀怎么理解？是说控制油源来自外部还是？

xwy@home

xiaoshxin 发表于 2014-7-23 19:39
外空梭阀怎么理解？是说控制油源来自外部还是？

内外部供油均可，用一个梭阀连接两者，选择压力大的避免“中位死机”。
1、变量泵+定量泵，负方向吸收定量泵流量；
2、变量泵能量再生，正方向为泵，负方向为马达模式工作；

ccxxcc

高人啊

幸福的开始

感觉不错，重新认识一下梭阀的作用。

静静等待

瞬间感觉高大上了

peterpaul

danfoss这款液压马达是有德国schwab公司代工开发，当然包括danfoss的双联，三联泵产品，都是SCHWAB，原来他们是叫SCHULZ技术中心，现在改名叫SCHWAB（斯瓦博），他们的产品多数用在塑胶工程机械，比如注塑机，机床等，还包括在三一重工的挖掘机上，因为低噪音，可靠性强，寿命长，性价比高，是目前国内许多二线品牌常用的产品品牌，国内总代理是深圳市德腾机电设备有限公司，这家公司拥有流体系统的全线产品，包括：电磁阀、单向阀、溢流阀、锁阀、齿轮泵、siro旋转柱塞泵（单级泵、双联、三联泵），摆线泵。www.diateng.com，希望能给社友带来帮助。

德国SCHWAB官网：http://www.schwab-t-c.de/

随便添加SCHWAB（斯瓦博）产品中文资料，附件查收！因为文件大，附件只能分解压缩。

谢谢各位看官支持！

xiaoshxin

peterpaul 发表于 2014-8-1 13:20
danfoss这款液压马达是有德国schwab公司代工开发，当然包括danfoss的双联，三联泵产品，都是SCHWAB，原来他 ...

能否介绍下这款马达的应用

大众

这是RDM系列，在LK马达基础上研制的专为风扇驱动，目前排量只到35 ，
