液压系统出现两个压力不同的现象

二一黑客 · 发表于 2014-7-11 14:19:26

本帖最后由二一黑客于 2014-7-11 15:30 编辑

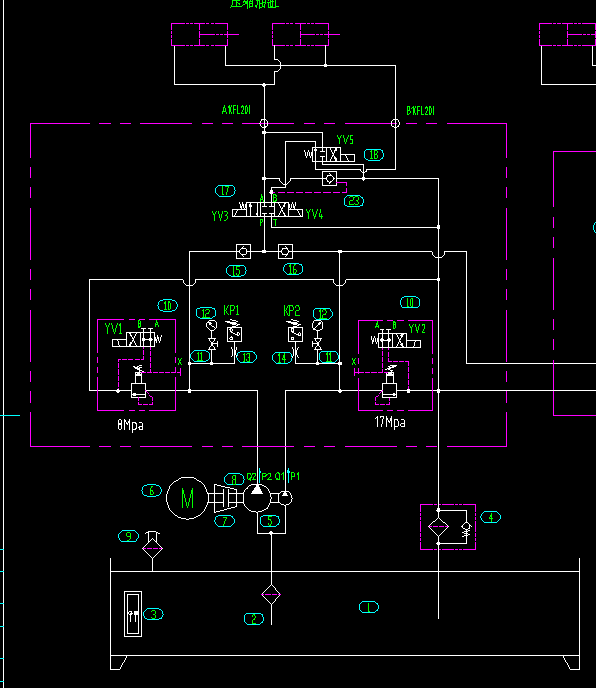

图片是系统原理图

现象：油缸后退时，高压泵压力为4MPa，低压泵压力为3MPa
（注，原理图中，溢流阀压力17MPa的定为高压泵，溢流阀压力为8MPa的定为低压泵）

问题：后退的时候，两泵的压力油经过两个单向阀汇合，应该压力相等才对，为什么会出现有1MPa的压差。样本上单向阀的开启压力03通径的为0.04MPa、06通径的开启压力为0.04MPa。请各位帮我分析分析。

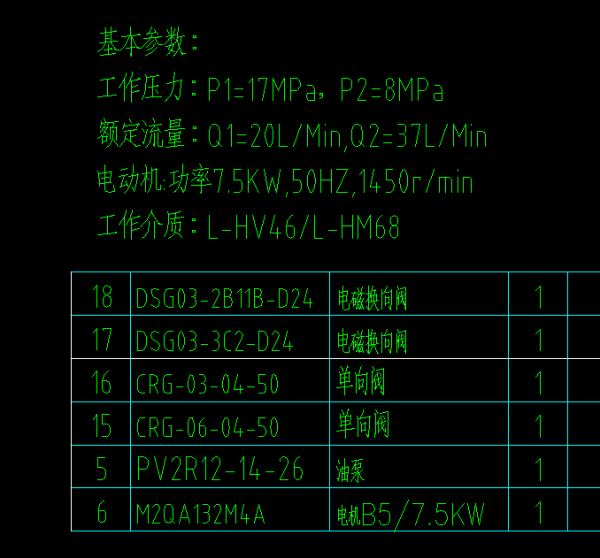

开启压力刚才看错了，CRD-03-04-50中的04表示开启压力都为0.04MPa

如是说啊 · 发表于 2014-7-11 14:51:50

是试验测出来的吗？

wawaadd · 发表于 2014-7-11 15:00:23

本帖最后由 wawaadd 于 2014-7-11 15:02 编辑

开启需要的压力，和过流需要的压差，是没有必然联系的。查一下通过流量在该阀上的过流压差就知道了，理论上还要加上开启压力，才是整个阀的压降

如是说啊 · 发表于 2014-7-11 15:11:38

wawaadd 发表于 2014-7-11 15:00
开启需要的压力，和过流需要的压差，是没有必然联系的。查一下通过流量在该阀上的过流压差就知道了，理论上 ...

相差会有这么大吗?

wawaadd · 发表于 2014-7-11 15:13:19

如是说啊发表于 2014-7-11 15:11
相差会有这么大吗?

查过样本了？

二一黑客 · 发表于 2014-7-11 15:23:00

如是说啊发表于 2014-7-11 14:51
是试验测出来的吗？

现场数据是这样的

二一黑客 · 发表于 2014-7-11 15:26:30

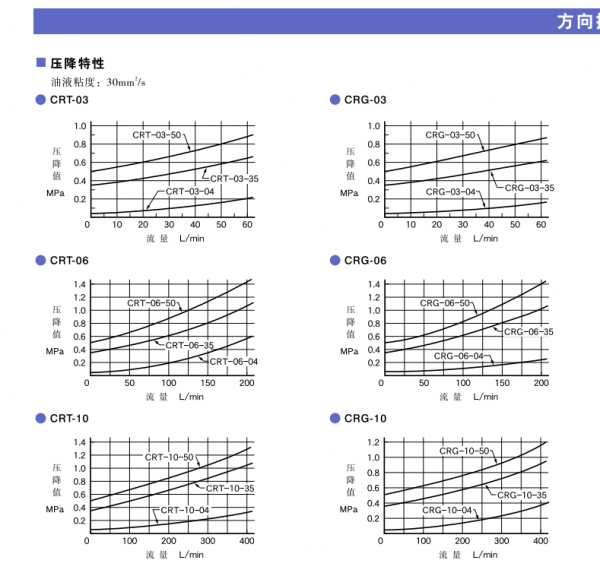

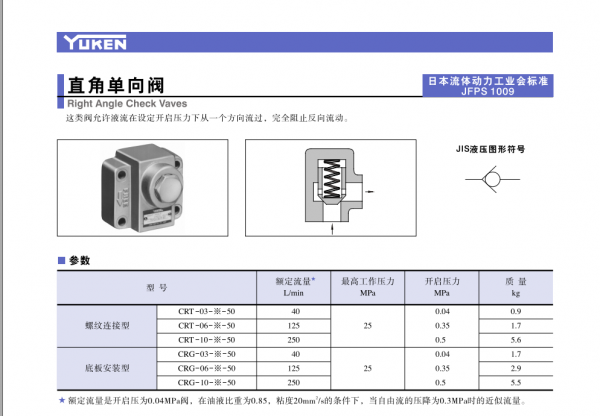

与压力流量相关的参数在这里，相差有点大，一时搞不清是怎么产生的。

吸铁石 · 发表于 2014-7-11 15:50:04

　　好吧，提示一下，所有油路也都有压降，俩泵本身的泄漏也不一样，并且不同压力下的泄漏也不一样，多种因素，不能只顾其一，不顾其它。

seughx · 发表于 2014-7-11 16:11:30

你没有标出测压口的位置！在最靠近单向阀的两个地方测测看呢！判断是前面油路产生的压差还是单向阀产生的！

二一黑客 · 发表于 2014-7-11 16:14:44

seughx 发表于 2014-7-11 16:11
你没有标出测压口的位置！在最靠近单向阀的两个地方测测看呢！判断是前面油路产生的压差还是单向阀产生的！

测压位置是图中12号的压力表啊
