防爆阀

wawaadd

恩恩enen 发表于 2014-7-6 22:55
对啊，按图画的方向，如果阀块管爆裂，也就是19阀的下方，液压缸有杆腔油不还是会从防爆阀流出，保不住压

19下方应该阀块内部，不是油管。如果在现场的话应该更了解

和你在一起

防爆阀有单向的和双向的。但是你这个我也迷糊。{:7_275:}

smartbyh

这个不是防爆阀，有杆腔的油流速超过某个值时该阀关闭，应该是安全保护。

carter23999

wawaadd 发表于 2014-7-6 22:32
防的是阀块管爆裂，不是防液压缸的管爆裂

亲高人详细讲解下，我的理解是这样的，当油缸活向右运动是，此防爆阀一直开启，当油缸活塞向左运动时，防止有杆腔的管路（从防爆阀到有杆腔这一路的管路）破裂，不知我的理解是否正确，请指点。

carter23999

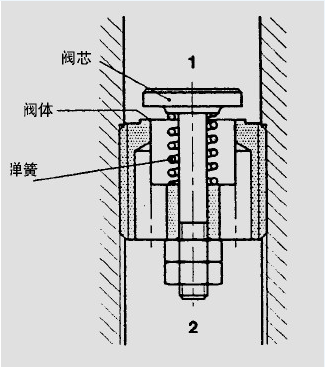

在网上找的“1口接油缸，2口到1口自由流通。当2口管路软管破裂时，在外负载的作用下，油液从1流向2，当流量达到动作流量时，1口与2口的压差便克服弹簧力和液动力使阀芯关闭，保证负载不继续下落，防爆阀便可以起到安全作用。”

carter23999

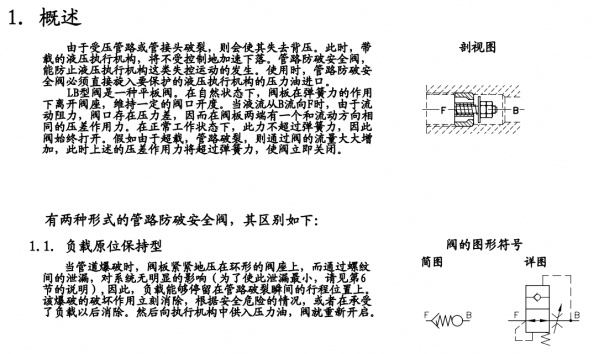

哈威 LB系列防爆阀

wawaadd

carter23999 发表于 2014-7-7 14:58
亲高人详细讲解下，我的理解是这样的，当油缸活向右运动是，此防爆阀一直开启，当油缸活塞向左运动时 ...

不是防止管道破裂，是防止破裂后油液跑出来，起堵塞作用

cfindfhi

wawaadd 发表于 2014-7-7 16:31
不是防止管道破裂，是防止破裂后油液跑出来，起堵塞作用

最终的作用时防止负载在管路破裂的情况下失控。

jaylzk

19是防爆阀简易表示，实际结构是2位2通滑阀

凡夫范

找个蓄能器资料看看，里面的提升阀就是这样，流量太大产生压差自动关闭。防爆阀也是这原理，此处不是防爆阀。
