请问谁见过这种液压电磁阀

[复制链接]
发表于 2014-7-5 08:44:06 | 显示全部楼层 |阅读模式

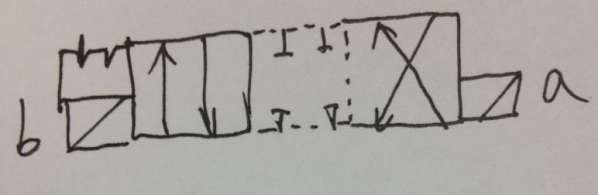

中位是虚线代表什么。这阀动作是怎么样的,知道的大神麻烦讲解下,万分感谢

电磁阀

电磁阀
  • 打卡等级:偶尔看看
  • 打卡总天数:171
  • 打卡总奖励:539
发表于 2014-7-5 14:00:14 | 显示全部楼层
虚线是过渡机能
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:128
  • 打卡总奖励:831
发表于 2014-7-6 09:34:54 | 显示全部楼层
这个阀你可以看作是带定位器的2位4通,如上所说中间的虚线位只是表示一个过渡机能,一般阀芯是不会停在 这个中间位置的。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:834
  • 打卡总奖励:2512
发表于 2014-7-6 22:08:19 | 显示全部楼层
嗯,是过渡技能,但我常见到的是单电磁铁的2位2通,2位3通常见。
回复

使用道具 举报

发表于 2014-7-7 08:55:43 | 显示全部楼层
不知道各位有没有注意过过渡机能符号,一般用在什么地方,有没有这一类资料。
回复

使用道具 举报

发表于 2014-10-10 22:40:14 | 显示全部楼层
虚线过渡位
