A6VM马达工作原理

carter23999 · 发表于 2014-6-26 20:07:22

本帖最后由 carter23999 于 2014-6-26 20:23 编辑

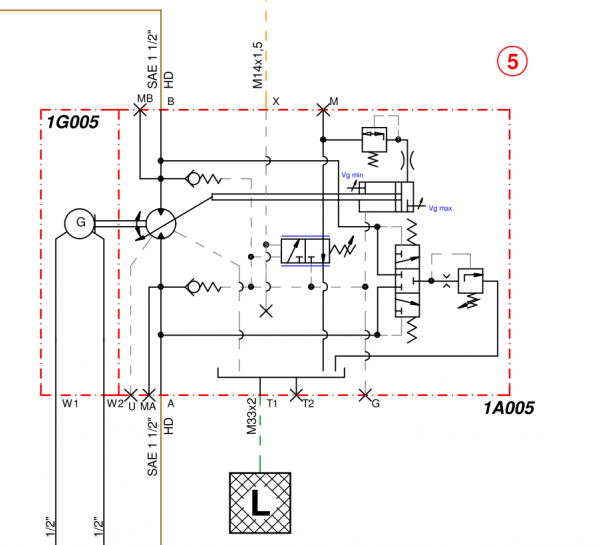

此马达为力士乐A6VM系列，工作状态为Vgmax状态，此时马达为低速大扭矩，x为远程压力控制油口。请问哪位大侠见过这种控制方式，用于什么地方？

spinning1976 · 发表于 2014-6-26 21:53:02

旋挖钻机动力头马达

分开旅行 · 发表于 2014-6-27 08:08:50

推荐你看一下相关的书

初学者 · 发表于 2014-6-27 08:34:17

看着原理图还是挺复杂的

carter23999 · 发表于 2014-6-27 08:46:16

spinning1976 发表于 2014-6-26 21:53
旋挖钻机动力头马达

请问下这是种什么控制方式？接近样本中的HA.T控制方式。当变量活塞无杆腔开始充油后，样本上马达是从Vgmin逐渐到Vgmax（排量逐渐增加，转速逐渐降低），而在上面图中却是从Vgmax到Vgmin（排量逐渐减少，转速逐渐增加），为什么同一个动作（变量活塞无杆腔开始充油），却有不同的结果？

carter23999 · 发表于 2014-6-27 08:49:14

分开旅行发表于 2014-6-27 08:08
推荐你看一下相关的书

样本来回看了好几遍，实在不知道什么控制方式？可以推荐几本相关的书吗？谢谢。

wawaadd · 发表于 2014-6-27 13:08:54

仔细观察样本，有两个安装面的

carter23999 · 发表于 2014-6-27 13:55:24

wawaadd 发表于 2014-6-27 13:08
仔细观察样本，有两个安装面的

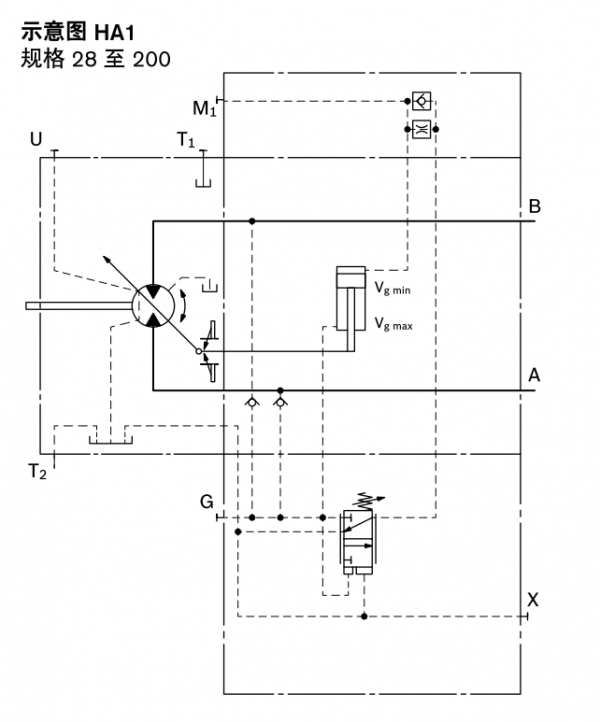

把样本HA控制部分又看了一遍，不好意思，实在无法找到2个安装面的地方，还望高人指点一二。另外，照你这么说，可以根据实际初始状态时是在Vgmax还是Vgmin选择安装面，这个是自己选择，还是在订购时说明由厂家设定好，希望高人不吝赐教，谢谢了。

wawaadd · 发表于 2014-6-27 15:56:57

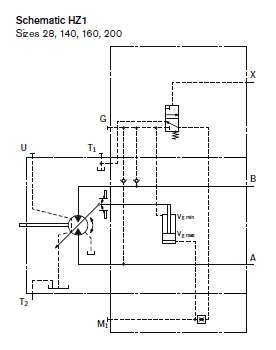

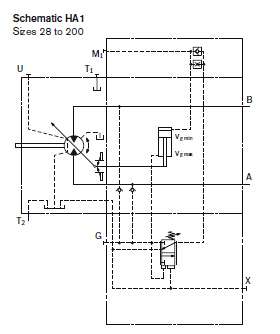

新样本的画法，改成和安装形式相关性更强的

carter23999 · 发表于 2014-6-27 16:11:51

样本上是从Vgmin逐渐到Vgmax，但我图中是相反的，这个怎么解释呢？
