大家帮帮忙看看这油路图，为什么油缸不保压，出现反弹现象

huanghaihua · 发表于 2014-6-12 22:46:21

本帖最后由 huanghaihua 于 2014-6-12 22:49 编辑

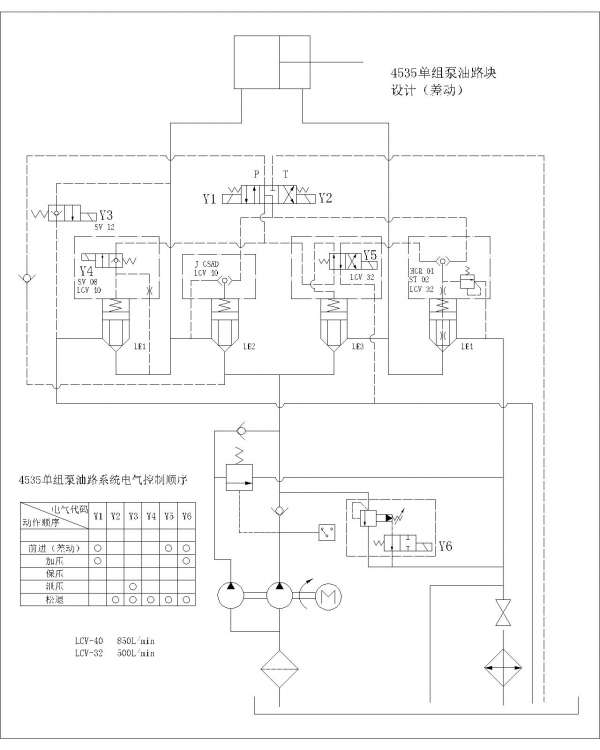

这是公司做的一个逻辑阀与板阀集成的油路块，附一原理图。除了4个逻辑阀是插阀外，其它都是板阀。这系统是是用在压包机上的，由于压缩的包有反弹力，当油缸活塞前进尽头时，就要求油缸保压一段时间（三分钟左右）。但问题现在就是当油缸开始保压时，大概油缸停下5秒钟后，就开始一点点断断续续往后退。阀我都换过了都没有能解决这问题，里面的孔道检查也没发现有什么问题。现在急死我了，原因还没有找出来。还有逻辑阀的弹簧有没有什么要求，我是用20的弹簧。

泛舟 · 发表于 2014-6-12 23:11:11

最大可能是插装阀的插件孔加工不到位导致。

anchor09 · 发表于 2014-6-12 23:29:15

1、检查并调整LE4处插装阀盖板上先导溢流阀，提高其设定压力；
2、若仍存在该问题，调整LE4插装阀中的阻尼，适当加大；

goldfluid · 发表于 2014-6-13 04:34:31

液压缸是否有内漏？

流向世界 · 发表于 2014-6-13 09:58:14

逻辑阀的图看不懂耶给指点指点大侠

qqqqqqwwww · 发表于 2014-6-13 10:14:24

导致不保压的情况:1是插件LE1和LE2泄漏;2是油缸内泄;3是液压缸中有空气.

loulei · 发表于 2014-6-13 11:04:51

泄露的话很好检查，先调调压力什么的

loulei · 发表于 2014-6-13 11:07:22

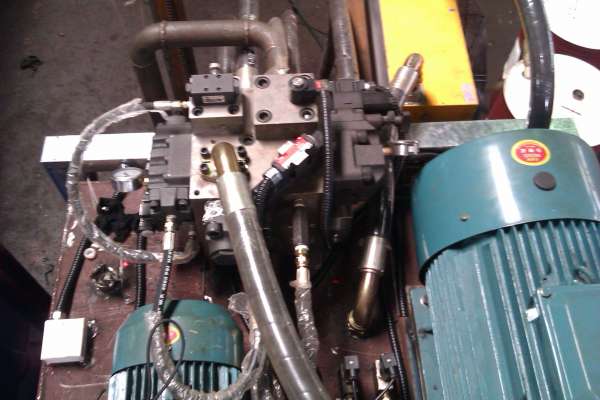

能不能再发两张图，阀块那部分的，照全些

wawaadd · 发表于 2014-6-13 15:28:54

原理都不能保压，有泄漏。从大腔 - LE1的阻尼孔 - LE1的插装活塞缝隙流 - 回油线

fluidControl · 发表于 2014-6-13 18:33:38

wawaadd 发表于 2014-6-13 15:28
原理都不能保压，有泄漏。从大腔 - LE1的阻尼孔 - LE1的插装活塞缝隙流 - 回油线

高手就是高手，一句话道出核心问题，楼主可以更改回路把大腔接LE1的B口！
