伺服阀的频率特性问题？

泛舟

       频率特性  它是额定压力下，负载压力为零时，恒幅正弦输入电流在一定的频率范围内变化，输出流量对输入电流的复数比。频率特性包括幅频特性和相频特性。幅频特性用幅值比表示，通常用输出流量幅值iA与同一输入电流幅值下，指定基准低频时的输出流量幅值oA之比随输入电流频率的变化曲线来表示。如以分贝来表示，该比值为20lg(Ai/A0)。  阀的频率特性随输入电流幅值，供油压力及温度等条件而变化，因此一般规定正弦输入电流的幅值为±100％In和25％In两种。  基准低频视具体伺服阀而定，一般应低于频宽的5％。


输出流量对输入电流的复数比与比值为20lg(Ai/A0)之间的关系？

huntaway

电流为扫频信号，AO为基频输出幅值，AI为对应扫频电流的输出幅值，幅频宽定义为-3dB对应频率

游勇

在下的理解dB是指阀芯实际位置和命令位置的比较，而非流量，因为流量还会受压差形响。一般比较重要是10%和5%位置命令的频响，因为这是闭环位置的定位和压力控制的主要工作范围。

泛舟

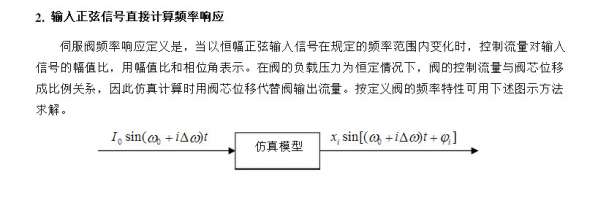

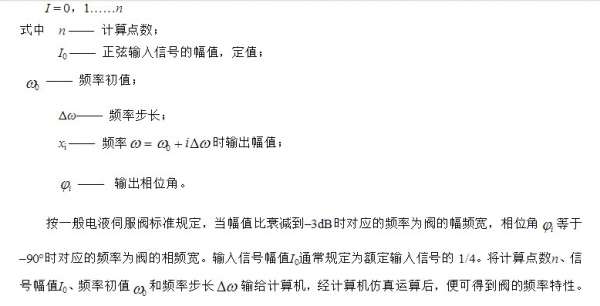

电液伺服阀技术有讲解
