记录液压学习贴

[复制链接]
发表于 2014-6-8 20:30:01 | 显示全部楼层 |阅读模式
外专业从事液压销售多年了,一直靠样本描述和PPT里的介绍忽悠着。一般是要用到什么了,赶紧查一下,很多知识都是一知半解,知其然不知所以然。

现在的客户要求越来越越高,有系统学习一次的想法很久了,最近生意惨淡,也好空下来恶补一次。

为了坚持,在这里同步学习的内容,希望坛里的牛人辈出的同行们来交流指点。

学的内容都是为了实际要用的,和教材一样,先元件,再基本系统,然后是目标客户的应用。
 楼主| 发表于 2014-6-8 21:21:47 | 显示全部楼层
单向阀

球:     价格便宜,但运行后会变形,影响保压;
阀座: 运行后,结合面可以修正轻微误差。

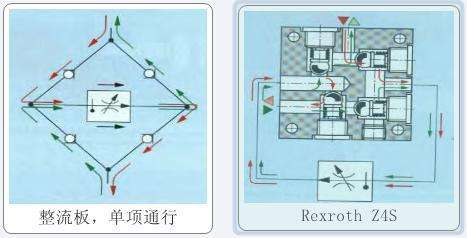

4个单向阀组成的整流板:
check valve.JPG

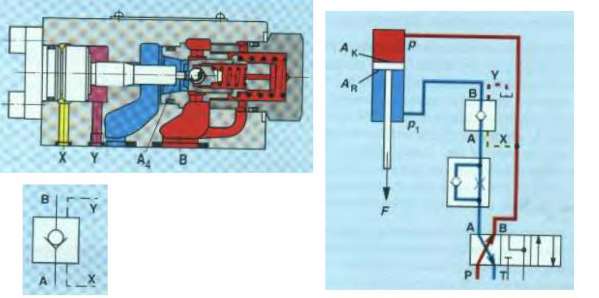

在单向阀开启时,如果A,B腔都有压力,需要选择外泄外控单向阀。
check valve2.JPG

点评

单向阀:外泄必须,外控非必须。  发表于 2014-6-9 14:03

评分

参与人数 1金钱 +2 收起 理由
heripeng + 2 赞一个!

查看全部评分

回复

使用道具 举报

 楼主| 发表于 2014-6-8 22:49:30 | 显示全部楼层
换向阀-滑阀

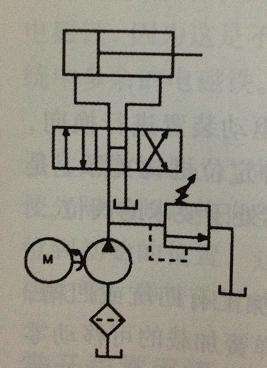

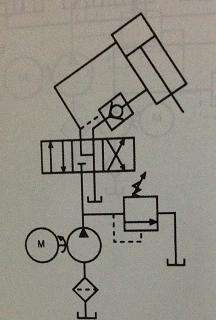

H型(常开)中位机能: 负载自由
spool H.JPG

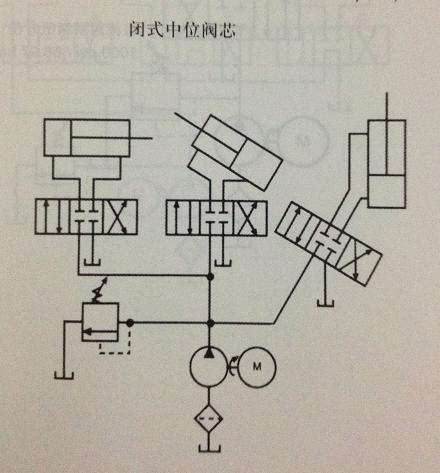

O型(常闭)中位机能: 可停止负载,可多个执行机构
spool O.JPG

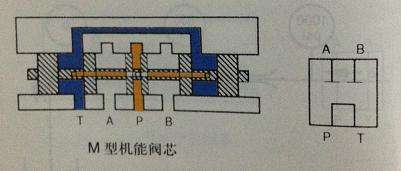

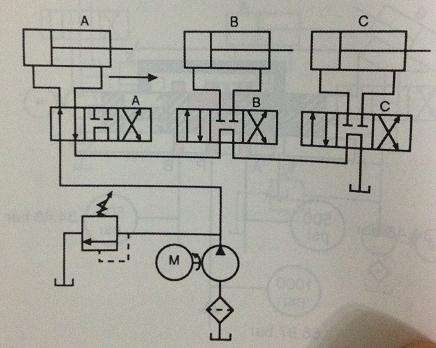

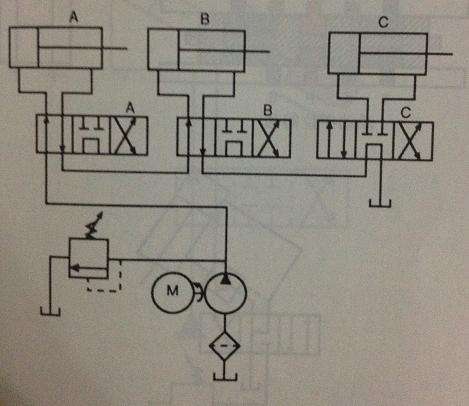

M型(串联)中位机能:可串联,各个动作可以同时操作。
spool M3.JPG
spool M2.JPG spool M.JPG

Y型(浮动)中位机能:
spool Y.JPG

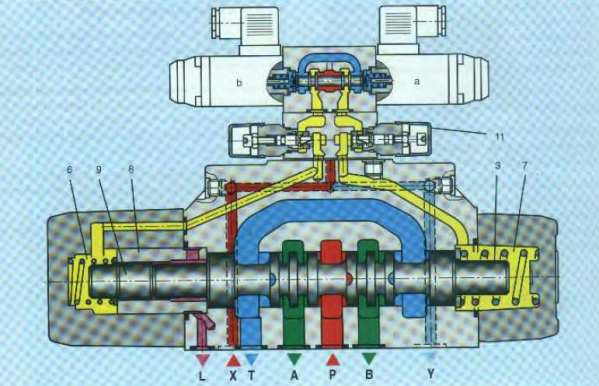

关于液压对中,通过两端面积比不一样,分别压到中心位置的台阶。

点评

1,O型并联压力不卸载,有可能产生差动泄漏,导致蠕动(活塞杆伸出); 2,M型串联,需防止前阀T口压力超出允许值,另外P→T液阻大于A/B→T,可选择高负载在前,高排量(指无杆腔回油)在后。  发表于 2014-6-9 14:23
回复

使用道具 举报

发表于 2014-6-11 09:12:42 | 显示全部楼层
建议你能弄个文档,便于和他人学习交流。
回复

使用道具 举报

 楼主| 发表于 2014-6-15 20:51:06 | 显示全部楼层
albert 发表于 2014-6-8 22:49
换向阀-滑阀

H型(常开)中位机能: 负载自由

zzfjct说得对,谢谢。
‘O’很少并联部卸荷的。
回复

使用道具 举报

 楼主| 发表于 2014-6-15 20:52:11 | 显示全部楼层
守候江滨的风 发表于 2014-6-11 09:12
建议你能弄个文档,便于和他人学习交流。

打算学完了,弄个PPT,也能巩固记忆。
回复

使用道具 举报

 楼主| 发表于 2014-6-15 22:27:02 | 显示全部楼层
溢流阀

溢流阀的压力设定好后,还受流量和温度的影响,尤其是直动式溢流阀。

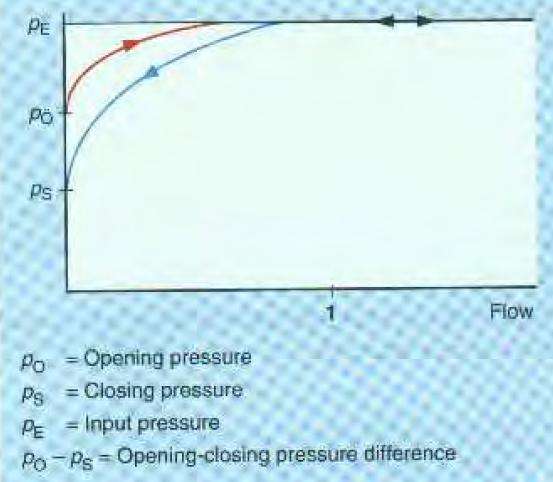

直动式溢流阀,流量小,提前开启。
pressure relief.JPG

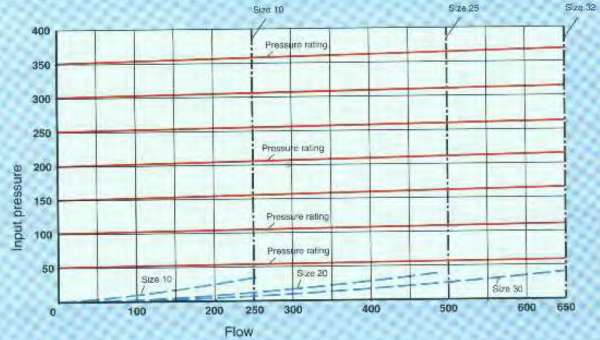

先导式,变化比较小。
pressure relief 2.JPG
回复

使用道具 举报

发表于 2014-7-18 14:51:44 | 显示全部楼层
这个是基本知识吗看不懂啊。。。我也是卖配件 好多都不懂
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:207
  • 打卡总奖励:1244
发表于 2014-7-21 09:18:43 | 显示全部楼层
好学习了
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:8
发表于 2014-7-21 11:38:16 | 显示全部楼层
albert 发表于 2014-6-8 22:49
换向阀-滑阀

H型(常开)中位机能: 负载自由

对于最后一幅图,”分别压倒中心位置的台阶“是什么意思?
