pwm的比例放大器，如何检查输出

吸铁石

　　这个PWM技术本来就是调制电压信号用的，电气技术上，像早期斩波式开关稳压电源就是它的雏形，主要特点是效率高、 发热少、可靠性好。功率、电压、电流、电阻本来是相互作用的，理论上电流表是内阻很小的电流表（其实是内部并了个电阻很小的微安也可能是毫安电流表，要看表单体的灵敏度，可以理解为它测的是这个电阻上的电压），电压表又是内阻很大的电流表（串了一个电阻很大的微安电流表，可以理解为它测的是这个电阻经过的电流）。

superdos

谢谢，其实对于应用，不应该钻字眼。明白用法就行了。但这方面我接触少，所以才寻根问底

wydabl

superdos 发表于 2014-7-3 21:35
谢谢，其实对于应用，不应该钻字眼。明白用法就行了。但这方面我接触少，所以才寻根问底

楼主这么一问，才想到这似乎的确是个问题，同问是否用万用表就可以？还是用高级万用表带特殊模式的那种？

wydabl

wydabl 发表于 2015-11-19 15:31
楼主这么一问，才想到这似乎的确是个问题，同问是否用万用表就可以？还是用高级万用表带特殊模式的那种？

电压或者电流，理论上来说或都是断续的，那普通电压表是会显示平均值吗（根据占空比）？

wydabl

wydabl 发表于 2015-11-19 23:21
电压或者电流，理论上来说或都是断续的，那普通电压表是会显示平均值吗（根据占空比）？

对电的东西一窍不通，多谢指教

zhtok

pwm的比例放大器，如何检查输出

        PWM宽度大（导通时间长，断开时间短），输出端测得的电压高。
        网上搜集资料：
        脉冲宽度调制：
        脉冲宽度调制是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
脉冲宽度调制是一种模拟控制方脉冲宽度调制是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中脉冲宽度调制是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
脉冲宽度调制是一种模拟控制方式，其根据相应载荷的变化来调制晶体管基极或MOS管栅极的偏置，来实现晶体管或MOS管导通时间的改变，从而实现开关稳压电源输出的改变。这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字信号对模拟电路进行控制的一种非常有效的技术。
PWM控制技术以其控制简单，灵活和动态响应好的优点而成为电力电子技术最广泛应用的控制方式，也是人们研究的热点。由于当今科学技术的发展已经没有了学科之间的界限，结合现代控制理论思想或实现无谐振波开关技术将会成为PWM控制技术发展的主要方向之一。式，其根据相应载荷的变化来调制晶体管基极或MOS管栅极的偏置，来实现晶体管或MOS管导通时间的改变，从而实现开关稳压电源输出的改变。这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字信号对模拟电路进行控制的一种非常有效的技术。


superdos

那对于测量来说， 应该测量电压还是测量电流呢

superdos

superdos 发表于 2015-11-21 20:38
那对于测量来说， 应该测量电压还是测量电流呢

用过传统的比例系统，有的直接机器上串接有电流表测电流。

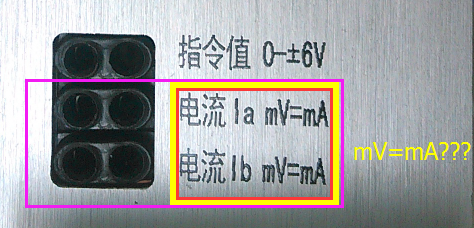

而有的放大卡说明书上说阀的开度和电流成正比，然而放大卡面板上却又有两个测量孔测电压，我认为这个是放大卡设计的时候为了方便测量，专门设计有电流对应的正比的电压的转换电路，方面检测输出信号


回到PWM上面，阀的开度是和PWM信号的占空比成正比？但就检测来说，用万用表测量出的电压和电流信号，哪一个才和占空比成正比呢？或者说测出的电压或者电流，哪一个更能反应阀的开度

解释一下我的疑惑，比如电机正常运行，电压近似认为不变，但电流是和功率成正比。

吸铁石

superdos 发表于 2015-11-23 23:10
用过传统的比例系统，有的直接机器上串接有电流表测电流。
而有的放大卡说明书上说阀的开度和电流成正比 ...

　　中学物理时应该有电流表电压表的原理，这些都不是难理解的东东，串入一个低阻值的电阻，以便提供这个采样电阻上的压降，从而可根据测得电压来计算出电流值来，机械表有克服转动惯量的缺点，但这也有对高频脉冲方波并不敏感和优点，这样就可以显示出一个单位时间内平均值，或者称为有效值，其中电气术语我记不清了，但物理原理是很清楚的。

zhtok

          驱动电磁铁的是电流。
