pwm的比例放大器,如何检查输出

[复制链接]
  • 打卡等级:伴坛终老
  • 打卡总天数:2596
  • 打卡总奖励:7578
发表于 2014-6-7 22:22:59 | 显示全部楼层 |阅读模式
本帖最后由 superdos 于 2014-6-7 22:45 编辑

传统的比例放大器可直接测量电压或电流,如果是PWM的比例放大器,怎样测量输出给电磁铁的信号是否正常??

是用示波器检测吗?如果是这样的话,那对于现场维修就太麻烦了

电气是外行,特来求教,谢谢
发表于 2014-6-8 16:24:11 | 显示全部楼层
直接接个24v的汽车小灯泡,亮度大小即可表示输出电流大小,这个方法在没有万用表的时候最管用。
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2596
  • 打卡总奖励:7578
 楼主| 发表于 2014-6-8 16:49:16 | 显示全部楼层
fielite 发表于 2014-6-8 16:24
直接接个24v的汽车小灯泡,亮度大小即可表示输出电流大小,这个方法在没有万用表的时候最管用。

也就是说虽然是PWM信号,因为频率很高,所以实质发挥的作用也是和模拟差不多的,是这意思吗?
回复

使用道具 举报

发表于 2014-6-8 18:53:07 | 显示全部楼层
本帖最后由 吸铁石 于 2014-6-8 18:55 编辑

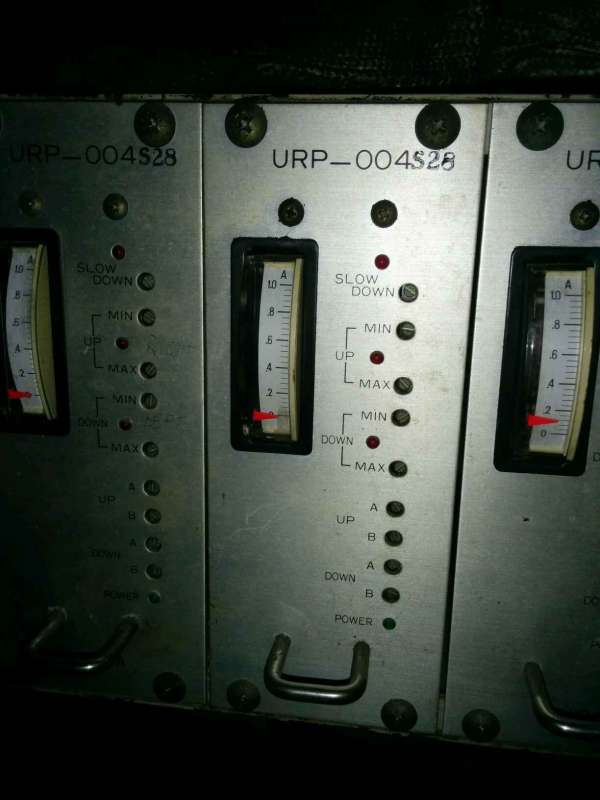

  用不着看脉宽调制波形呵,你看成套放大板组件有的自带电流表的,不带表的可以自己配个直流表串在输出回路里,经常见到的都是1A量程,多数只用到100-800mA的电流。


点评

这个应该是力士乐的带表放大器  发表于 2014-6-30 11:56
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2596
  • 打卡总奖励:7578
 楼主| 发表于 2014-6-10 16:20:23 来自手机 | 显示全部楼层
公司开发一产品,电控外协厂商的资料里有看到pwm等字眼,调试时我看是用万用表测量电压,糊涂ing
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2014-6-10 23:00:52 | 显示全部楼层
有可能是串连了一个1欧姆(Ohm)大功率电阻,把毫安(mA)输出变为可用电压表测量的毫伏(mV)吧。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:287
  • 打卡总奖励:1945
发表于 2014-6-29 07:06:54 | 显示全部楼层
简单点用好点万用表测输出电流就可以了
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2596
  • 打卡总奖励:7578
 楼主| 发表于 2014-6-29 08:50:34 | 显示全部楼层
bgfly 发表于 2014-6-29 07:06
简单点用好点万用表测输出电流就可以了

如果是这样的话,是不是说明波形的占空比其它就和电流成绝对的正比呢?或者说占空比的不同用万用表测量出来就是电流的不同,因为万用表不能响应那么高的频率

是这意思吗?
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:287
  • 打卡总奖励:1945
发表于 2014-6-29 15:47:21 | 显示全部楼层
万用表测的是有效值,占空比不同电流也不同
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2596
  • 打卡总奖励:7578
 楼主| 发表于 2014-7-2 20:12:43 | 显示全部楼层
吸铁石 发表于 2014-6-8 18:53
  用不着看脉宽调制波形呵,你看成套放大板组件有的自带电流表的,不带表的可以自己配个直流表串在输出回 ...

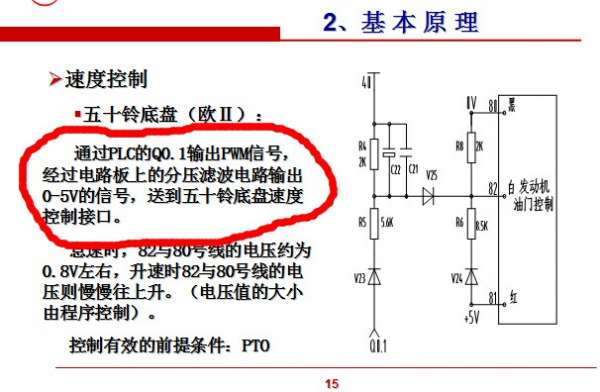

看到这里我又糊涂了,这个文档说的是把pwm信号变成电压信号吗? QQ图片20140702201016.jpg
