液压图分析

xuleiyee001

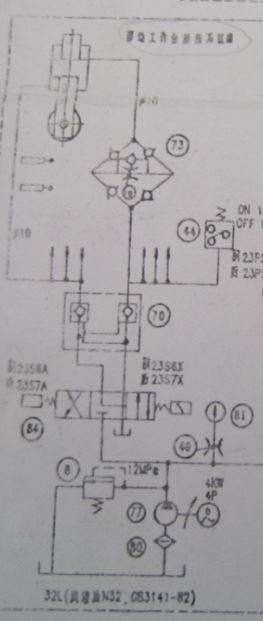

各位好，图片是一个压力机工作台提升的液压系统图，请各位帮忙分析下，图中的73号整流阀板的作用是什么，可否改成简单的调速阀，谢谢！

albert

为了两个方向调速准确，要用整流。一般调速阀方向不同，截流是不同的。

xuleiyee001

可是进油和回油管路都是那个节流阀起的作用，请麻烦2#帮忙解决具体点，谢谢！

zzfjct

进油回油双向调速功能（但不能分别调节），只能用2个节流阀分别串联单向阀代替。

xuleiyee001

zzfjct 发表于 2014-6-9 14:56
进油回油双向调速功能（但不能分别调节），只能用2个节流阀分别串联单向阀代替。

为什么要串联单向阀，单向阀的作用不是多余的吗？调试功能是节流阀实现的

游勇

整流板上的是流量阀，不是节流阀。流量阀是有方向性的。
由于工件重量会变，工件重心也会不同，所以要用带压力补偿器的流量阀而不能用节流阀，否则会不同步。

xuleiyee001

游勇 发表于 2014-6-11 01:29
整流板上的是流量阀，不是节流阀。流量阀是有方向性的。
由于工件重量会变，工件重心也会不同，所以要用带 ...

难道整流板上的几个单向阀是不同的压力，怎么样实现压力补偿？

游勇

xuleiyee001 发表于 2014-6-13 17:00
难道整流板上的几个单向阀是不同的压力，怎么样实现压力补偿？

楼主是什么专业的？找2FRM10的说明书看看吧！

xuleiyee001

游勇 发表于 2014-6-13 23:33
楼主是什么专业的？找2FRM10的说明书看看吧！

小弟才疏学浅，学的是机械专业，请大哥多多指教。

yjx

整流阀板调速精度高，比较稳定，不受外界干扰。可以改成简单的调速阀，性能可能不如以前。
