液压锁与平衡阀

  [复制链接]
  • 打卡等级:论坛老炮
  • 打卡总天数:1373
  • 打卡总奖励:5145
发表于 2014-5-29 20:07:25 | 显示全部楼层 |阅读模式
在液压超前支护中,为了让两个主撑油缸同步;先将液压油经换向阀后,通过一自调式分流集流阀后接到主撑油缸,油缸口安设液压锁,出现两油缸不同步,发出嘎嘎拖拉声;将液压锁撤去后在分流集流阀与换向阀之间加平衡阀后现象好转;但液压油依次经过多路阀、平衡阀、分流集流阀后进入油缸无杆腔;试问各位大神这自调式分流集流阀是否也可以撤去?
发表于 2014-5-30 07:35:20 | 显示全部楼层
你把原理图发上来,说明书也发上来,一起分析一下
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:3
发表于 2014-5-30 08:34:38 | 显示全部楼层
撤去了,同步会更差吗?
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1373
  • 打卡总奖励:5145
 楼主| 发表于 2014-5-30 08:43:19 | 显示全部楼层
没有试,但还没见过这样接的
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:171
  • 打卡总奖励:539
发表于 2014-5-30 09:54:04 | 显示全部楼层
能不能把这部分的原理图发一下?
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1373
  • 打卡总奖励:5145
 楼主| 发表于 2014-5-30 13:16:00 | 显示全部楼层
好的,晚上下班发
回复

使用道具 举报

发表于 2014-5-31 07:31:50 | 显示全部楼层
发一下原理图。看看
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1373
  • 打卡总奖励:5145
 楼主| 发表于 2014-6-1 10:26:07 | 显示全部楼层

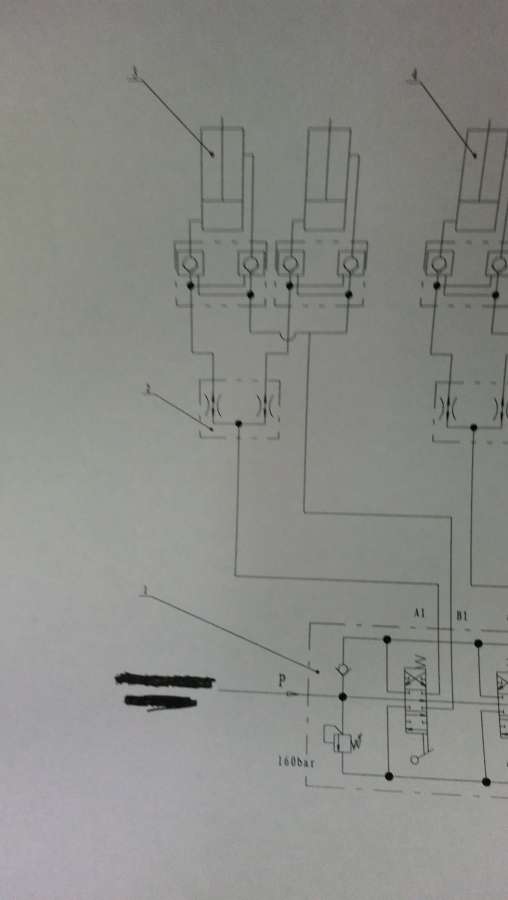

这是同事先前的原理图,后来发生上述声响后,将液压锁取消,在分流集流阀与换向阀之间加入平衡阀,声音缓解;(加入平衡阀后感觉自调式分流集流阀可以撤去,另外在用平衡阀后,多路阀中位机能应换为P型)
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:287
  • 打卡总奖励:1945
发表于 2014-7-3 06:18:46 | 显示全部楼层
平衡阀本身能够同步吗?它的节流孔起了改善流速不稳的功能吧,个人感觉同步还是要加同步阀,楼主可以做做实验,把同步阀短掉看看现象,有些东西不试不知道。

来自:Android客户端
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:6
发表于 2014-7-3 06:56:43 | 显示全部楼层
换个限速锁试试,应该不错
回复
