换向阀功能求助

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:12
发表于 2014-5-20 19:51:17 | 显示全部楼层 |阅读模式

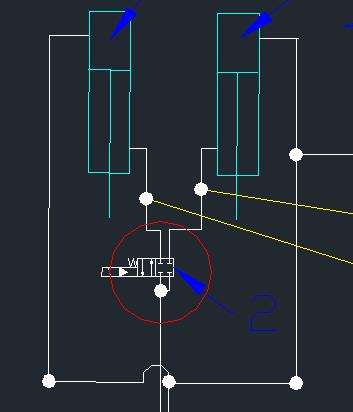

求助  现在有个换向阀能不能可以这样使用, 降二位四通的阀 P和T链接起来 ,变成一个可以同时 打开和关闭2个通道的油路吗

阀
  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:5
发表于 2014-5-20 20:33:09 | 显示全部楼层
一般的T口是不能承受大压力的,
要看阀结构
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2014-5-20 20:37:42 | 显示全部楼层
这种用法没见过,但是需要注意的是T口能否承受高压,并且要考虑阀芯可能有的液动力影响
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:12
 楼主| 发表于 2014-5-20 21:24:16 | 显示全部楼层
weiyajun 发表于 2014-5-20 20:37
这种用法没见过,但是需要注意的是T口能否承受高压,并且要考虑阀芯可能有的液动力影响

在工作时候 P口和T口相同, 然后同时和A B相同 不工作时候就关闭,P口和T口是连接在一起的,对阀芯运动会有影响吗, 相当于2个2位2通并联的用法,压力在16mp  不知道是不是可行
回复

使用道具 举报

发表于 2014-5-21 08:47:28 | 显示全部楼层
一般的电磁阀T口不能承受大的压力,以为过大的压力会影响电磁换向的。具体能承受多大的压力,看阀的厂家列出来的参数吧。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2014-5-21 09:18:14 | 显示全部楼层
zjx0573 发表于 2014-5-20 21:24
在工作时候 P口和T口相同, 然后同时和A B相同 不工作时候就关闭,P口和T口是连接在一起的,对阀芯运动会有 ...

能不能承受这个压力得看你选的阀的参数,关于液动力的问题,因为一般是T口是回油口,现在变成了进油口,液动力的方向可能会发生变化,具体得看这个阀的设计,最好咨询厂家
回复

使用道具 举报

发表于 2014-5-21 11:58:41 | 显示全部楼层
  理论上,一些滑阀阀座铸件的T口内腔表面积较其它口内腔大得多,因此同样压力下,受到的载荷也大出不少,假如材料在强度上没有足够余量的话,这样使用是不安全的,诚然,因为平常我们选型时对阀的工作压力都选得够高(如额定压力31MPa的阀只使用15MPa的系统压力),因此这种用法也算是屡见不鲜。因此至少应当对照样本参数并咨询厂家技术支持核实为准。
回复

使用道具 举报

发表于 2014-5-21 12:40:35 | 显示全部楼层
想完成那些功能?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:12
 楼主| 发表于 2014-5-21 20:59:35 | 显示全部楼层
吸铁石 发表于 2014-5-21 11:58
  理论上,一些滑阀阀座铸件的T口内腔表面积较其它口内腔大得多,因此同样压力下,受到的载荷也大出不少 ...

想用一个2位四通 取代2个二位二通  用16mp压力,想简化油路,
回复

使用道具 举报

发表于 2014-5-22 08:18:51 | 显示全部楼层
你这样接,也要用两个2个换向阀,不然的话如何回油?
回复

使用道具 举报
