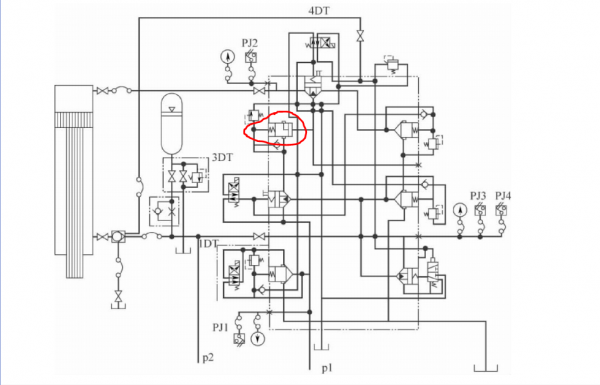

请问原理图中红圈的是什么

huanghaihua · 发表于 2014-5-19 22:20:35

如图，红圈的是什么阀啊

想你的样子 · 发表于 2014-5-20 08:25:16

单向阀

卖女孩的火柴 · 发表于 2014-5-20 08:33:15

这是冲床液压原理吗

jaylzk · 发表于 2014-5-20 09:11:00

貌似液控单向阀

吸铁石 · 发表于 2014-5-20 10:38:02

　　奇怪呵，红圈圈到的单向阀接的位置貌似是接到回油的，那红圈左上的减压阀进油又跟这个单向阀相接，那这个减压阀进油如果有压力的话就直接从单向阀向油箱泄掉了，那这减压阀又能起什么作用呢?

yaoyeming · 发表于 2014-5-20 11:48:43

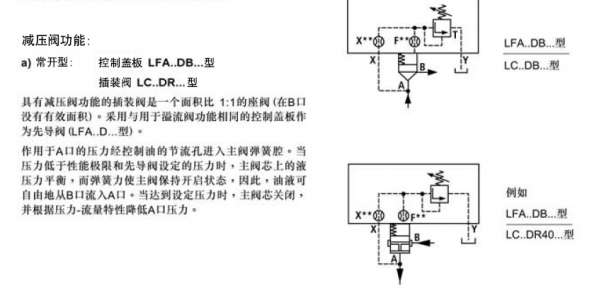

应该是个二通减压插件，和上面的溢流阀一起组成插装式的减压阀

泛舟 · 发表于 2014-5-20 16:31:31

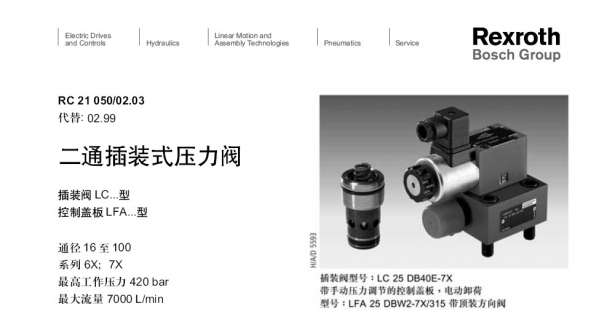

属于二通插装式压力阀，请查看力士乐样本

weiyajun · 发表于 2014-5-20 20:52:09

scgbb 发表于 2014-5-20 16:31
属于二通插装式压力阀，请查看力士乐样本

请问一下，旁边那个单向阀有什么作用？

白马王子有点黑 · 发表于 2014-5-20 21:29:28

卖女孩的火柴发表于 2014-5-20 08:33
这是冲床液压原理吗

这是减压型插件用于减压控制

asekss · 发表于 2014-5-20 22:11:24

二通减压插件，和上面的溢流阀一起组成插装式的减压阀
