请大家帮分析

quizero · 发表于 2014-5-15 16:50:16

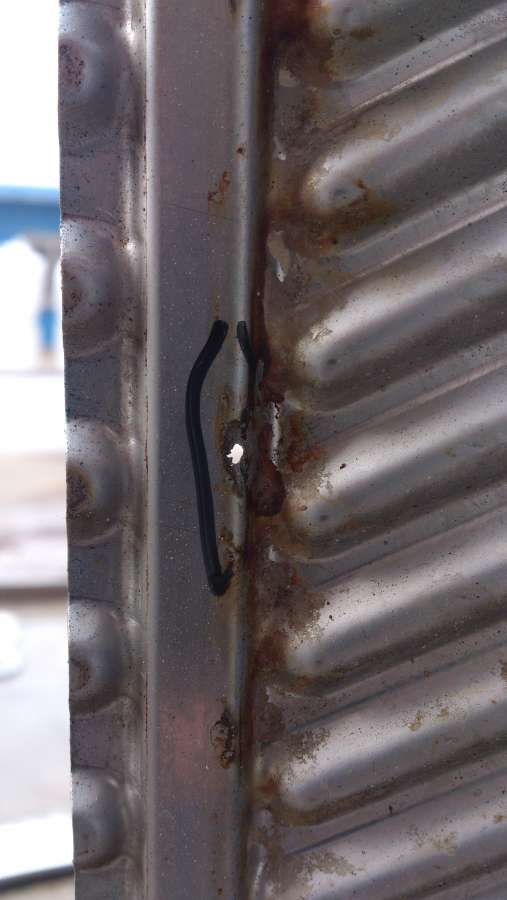

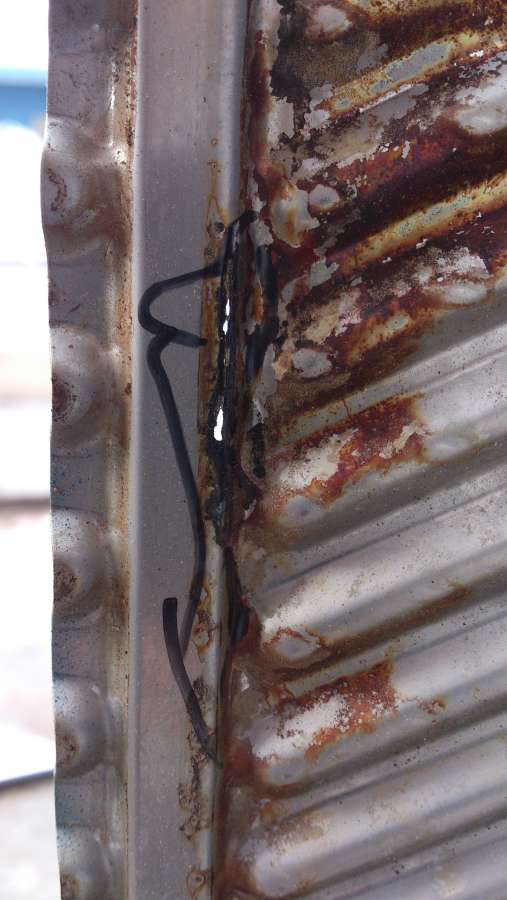

厂里用了不到两年的冷却器，2/3的板片都腐蚀透了，而且全部都是在密封条的边缘，里面完好。冷却热油的温度大约70度，水是地下水，有泥沙，CL离子含量30PPM左右。期间曾用过稀释5-10倍的空调清洗剂清洗过两次。请各位DX帮分析，到底是清洗腐蚀的还是其它原因？同时清洗的多台冷却器，别的没有漏的，而且有的已经用了十几年了，清洗过多次没问题。

qqqqqqwwww · 发表于 2014-5-15 19:22:08

1.材料的问题；2.加工的问题。

油啊 · 发表于 2014-5-16 18:49:49

你的冷却器不是不锈钢的吗

821f · 发表于 2014-5-19 15:49:29

我觉的，有可能是管路有问题。

quizero · 发表于 2014-5-19 16:22:44

如qqqqqqwwww所讲，厂家不认可。江苏产的冷却器在河南用，夏季安装，到了冬季冷却器两端的紧固螺丝竟然有的用手就能拧动。
回油啊：304不锈钢
821f:能细谈一下吗？

quizero · 发表于 2014-5-19 18:04:25

回油啊：304不锈钢。
821f：能细说一下吗？

quizero · 发表于 2014-5-19 18:05:10

如qqqqqqwwww所讲，我们也认为是冷却器本身问题，但厂家不认可。厂家说水质有问题，百思不得其解。所有损坏的板片都在密封条的边缘，并且是在冷却器的中上部，大致相同的位置。还有，冷却器江苏产，河南用。夏季安装，到了冬季发现紧固螺丝用手都能拧动，太搞笑了...

quizero · 发表于 2014-5-19 18:06:24

技术论坛审核个毛啊？

f愤怒的小马 · 发表于 2014-10-4 12:37:38

冷却器板片蚀穿也和水质有关，水中碌离子含量不能超过25毫克／亳升，

账号		自动登录	找回密码
密码			立即注册
