答网友疑问之直流电机模型

心蓝 · 发表于 2014-5-14 15:56:41

大家在翻看以前关于直流电机模型的资料时会发觉新版本的AMESim里直流电机模型会找不到，这主要因为新版本（amesimR10）版本以后，删除了老版本直流电机模型，用新的如图模式的模型替代了。

T-MC戈多 · 发表于 2015-4-22 10:51:34

那么新版本的直流电机如何连接呢

T-MC戈多 · 发表于 2015-4-22 15:27:14

新版本有五个端口啊，旧版本只有三个端口，该怎么连接呢·····急求！！！！新手求大神赐教

lgz2868 · 发表于 2015-4-22 22:30:22

T-MC戈多发表于 2015-4-22 10:51
那么新版本的直流电机如何连接呢

右击-help一下吧

FPTC · 发表于 2015-4-23 06:02:13

其实这个很简单！

T-MC戈多 · 发表于 2015-4-23 09:53:01

FPTC 发表于 2015-4-23 06:02
其实这个很简单！

求教大神，我刚开始接触AMESim，看了帮助，新版本中的直流电机有五个端口，旧版本只有三个，用电源驱动直流电机怎么连接才能不反色显示呢？万分感谢！！！

T-MC戈多 · 发表于 2015-4-23 09:54:31

求教大神，我刚开始接触AMESim，看了帮助，新版本中的直流电机有五个端口，旧版本只有三个，用电源驱动直流电机怎么连接才能不反色显示呢？万分感谢

T-MC戈多 · 发表于 2015-4-23 09:58:30

lgz2868 发表于 2015-4-22 22:30
右击-help一下吧

谢谢啊，，我看了过帮助了实在是没看懂各个端口的作用

alexzc231 · 发表于 2015-4-23 16:58:07

本帖最后由 alexzc231 于 2015-4-23 17:00 编辑

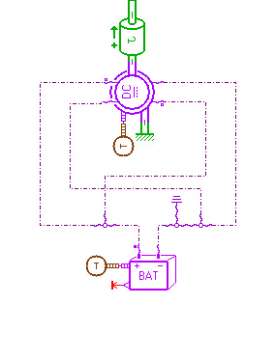

我喜欢自己建。。。。。
手头没AME，纯手绘。。。。
有一些细节，比如最大扭矩，没加进去，刚想起来。

w.r.t 电机与拖动清华大学出版社 2006版 P44

FPTC · 发表于 2015-4-24 18:26:30

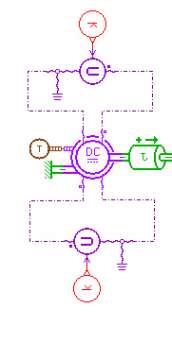

我交大家用一下，哈哈。分别是串励、他励、并励的接法
