HUSCO主控制阀的进油联

[复制链接]
  • 打卡等级:论坛老炮
  • 打卡总天数:1053
  • 打卡总奖励:2144
发表于 2014-4-28 20:25:28 | 显示全部楼层 |阅读模式

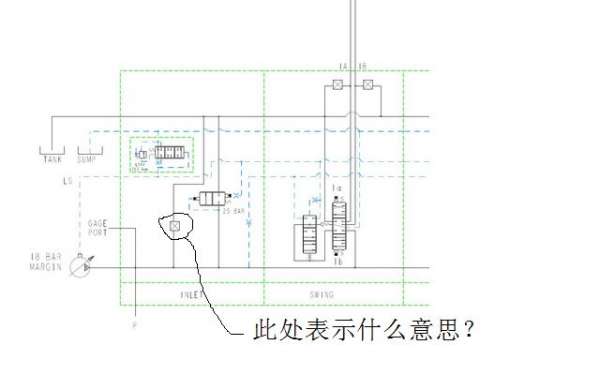

HUSCO主控制阀的进油联中有一符号,表示什么,起什么作用,请教坛内大侠,谢谢。
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2014-4-28 21:00:43 | 显示全部楼层
都看不清楚啊
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2014-4-28 21:00:47 | 显示全部楼层
都看不清楚啊
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:290
  • 打卡总奖励:726
发表于 2014-4-28 22:17:46 | 显示全部楼层
类似于堵头。
但该零件的安装孔可用来安装溢流阀等。
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1053
  • 打卡总奖励:2144
 楼主| 发表于 2014-4-29 19:38:11 | 显示全部楼层
Jacky-Lisa 发表于 2014-4-28 22:17
类似于堵头。
但该零件的安装孔可用来安装溢流阀等。

讲的有道理,应该就是这样噢,谢谢
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:247
  • 打卡总奖励:1113
发表于 2014-4-29 22:37:31 | 显示全部楼层
从图中看,该阀链接P-T口,应该是一个截止阀,此处一般按照卸荷阀,多数为连接主系统油路的负荷传感阀或者一个二位二通电磁换向阀。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
发表于 2014-5-17 16:42:12 | 显示全部楼层
应该为选配方式留下来的,可以堵头,如果以后要添加的话可以改溢流阀等
回复

使用道具 举报

发表于 2014-5-19 15:53:25 | 显示全部楼层
这个是集成块设计中的回路出口,用一个塞堵堵住了。可以用作备用阀接口。
回复

使用道具 举报

发表于 2014-5-27 18:59:46 | 显示全部楼层
按我的理解是堵头,如果客户不需要主溢流阀就安装堵头,应为孔已经机加工好了。可以看一下第一联的是不是也是装的堵头。
回复

使用道具 举报
