请各位老师来看看液压回路图

xiaofeng · 发表于 2014-4-20 18:55:27

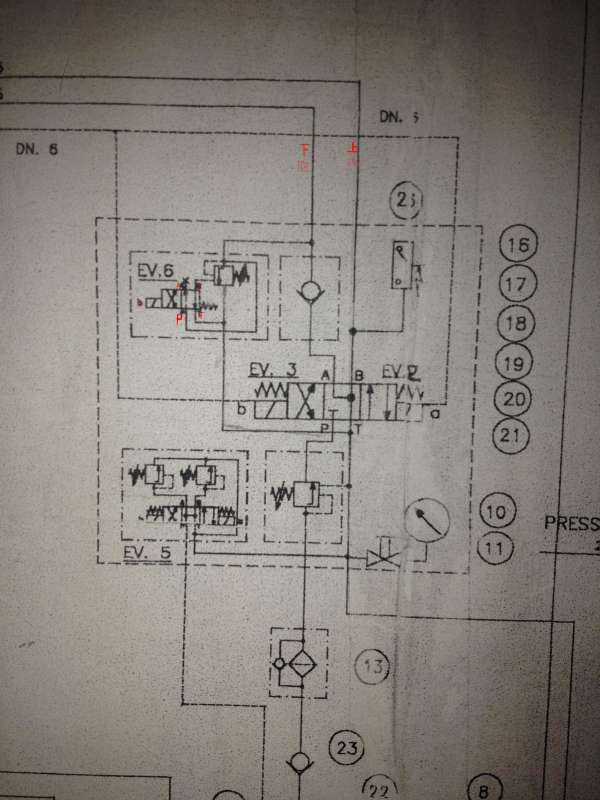

请老师帮忙分析一下，油缸上，下腔油管如图所示（红字）
电磁阀EV6图示位置为油缸慢下，电磁阀下端为P 口，T口；上面A口封死不通。

[电磁阀EV6得电为快下，不知道快下时压力油如何回到油箱？？

有同事说，可能EV6得电后，直接把溢流阀阀（EV6最近的那个）短接了，直接回油箱
具体如何走，他也说不清

tiger8421 · 发表于 2014-4-20 19:21:48

我也是学习，猜测一下：EV6电磁阀左位是不是可以使油液作用到上面那个阀的另一个有效面积，使总的作用面积增加，从而使该阀快速开启或开的更大，这个阀的结构、原理是怎样的？

ccxxcc · 发表于 2014-4-20 19:36:33

tiger8421 发表于 2014-4-20 19:21
我也是学习，猜测一下：EV6电磁阀左位是不是可以使油液作用到上面那个阀的另一个有效面积，使总的作用面积 ...

我也是这样理解的。有不同的请指教一下

继续 · 发表于 2014-4-20 19:45:19

看着就像是电磁溢流阀，当电磁铁不带电时就要达到溢流压力才能导通，实现慢降。但是当电磁铁给电时，溢流阀先导油导通主阀芯导通，达到快下的效果。个人感觉溢流阀原理画法与现在不同，并不是总的作用面积增大。

xiaofeng · 发表于 2014-4-20 20:07:19

补充一下，这是意大利一台压机，图纸大概有十年了

CC_STYLE · 发表于 2014-4-20 22:23:33

关键在右上角阀的功能，既有内控也有外控，EV6不得电时该阀等同于普通的溢流阀，起保护作用，使得油缸下行时有背压，即慢行，当EV6得电时，回油腔压力油经过电磁阀EV6控制溢流阀“先导级”，使得主油路打开（以上属个人见解，求正解）

zhuguoront · 发表于 2014-4-20 22:29:36

原地停滞。无法进步，怎么办？这个世道怎么了，就是干不了自己喜欢干的事

Thinking11111 · 发表于 2014-4-20 22:44:01

意大利一台压机

卖女孩的火柴 · 发表于 2014-4-21 08:36:48

看惯了二通插装阀

游勇 · 发表于 2014-4-21 10:18:28

看来象平衡阀。弹簧是设定开启压力，单当EV6不通电时，平衡功能正常工作，速度受油泵油流量控制。当通电时，由于先导口开启压力和负载压力有1:3(一般数值)的关係，平衡阀打开，快速下降；但应有充液阀，否则会吸空。
