液压符号问题

[复制链接]
发表于 2014-4-18 14:35:41 | 显示全部楼层 |阅读模式

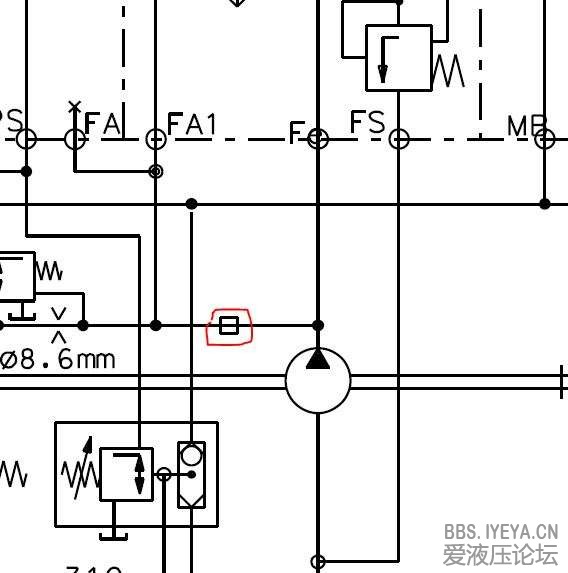

各位大虾,请问下图中的四方框(红线标出的那个)表示什么液压符号啊。下面截图为液压图的一部分
  • 打卡等级:即来则安
  • 打卡总天数:250
  • 打卡总奖励:1426
发表于 2014-4-18 15:24:34 | 显示全部楼层
可能性好多啊,感觉比较像磁芯过滤器或者小过滤器
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:10
  • 打卡总奖励:31
发表于 2014-4-18 16:36:50 | 显示全部楼层
其实我也不知道,希望大神给以答复啊
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:61
发表于 2014-4-18 17:37:08 | 显示全部楼层
空置位   可以选装一些插装阀
回复

使用道具 举报

发表于 2014-4-22 20:29:03 | 显示全部楼层
这是力士乐的主泵,上边的那个方块代表可以接通或者不接通。当有上面的阀时堵死,没有上面的阀时直接接通。
回复

使用道具 举报

发表于 2014-4-22 22:32:59 | 显示全部楼层
楼主哪家公司的产品,这是力士乐A4VG系列带DA功能的泵,那是个丝堵,在有外部过滤器时,堵上,补油泵的油经过过滤器后,补进闭式回路低压侧,楼主的图上,显然已接外部过滤器
回复

使用道具 举报

 楼主| 发表于 2014-4-23 16:23:22 | 显示全部楼层
非常感谢大家的回复,尤其是dxk_2008 和摆渡人解释的非常清楚了。
@摆渡人,是的,我们用的正是力士乐A4VG系列带DA功能的泵。
