力士乐挖机阀动臂阀芯节流槽探讨

    [复制链接]
发表于 2014-4-17 23:25:50 | 显示全部楼层 |阅读模式

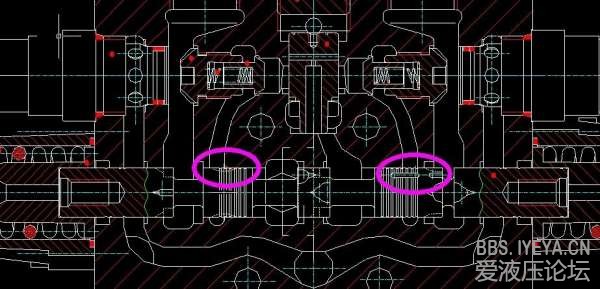

图中,动臂阀芯,打红圈圈两处,当阀芯往左运动时,油液流往右边工作口。但中间某过程,油液通过压力补偿器后,推开左边单向阀,通过左边红圈圈处流到左边工作油口来。按说左边这工作油口是回油。
也就是说,在这过程中,P口与两工作口都接通,这是为什么?有高手能解惑么?
  • 打卡等级:偶尔看看
  • 打卡总天数:116
  • 打卡总奖励:321
发表于 2014-4-18 06:05:35 | 显示全部楼层
我自己的想法(正确与否各位自己把握):在剖开阀体与阀芯后保证所绘制图样正确的前提下,如果只有阀芯向左移动存在P,A,B,T口通(其实这时候应该是4口通,实现浮动,动臂靠自重下降),那么阀工作在下降位置还是可行的。因为动臂上升后,下腔其实是很高的压力的,你换向过程中(阀芯移动速度快),你可以先泄压,并且左腔的单向阀不会打开。就算是左边的单向阀打开后,4口相同,这个过程对应的阀芯位移应该挺小的,此时配合的先导手柄阀对应的移动角度很小,所以这个位置应该存在时间不长的。
个人理解此方法好处有2点:
(1)卸压,(2)减轻换向冲击。
楼主是否方便留下此阀的型号,是sx12吗?
回复

使用道具 举报

 楼主| 发表于 2014-4-18 07:45:31 | 显示全部楼层
是的。SX12
你的理解,我赞同。但是阀芯往右运动,提升动臂时,刚开始段也是四口相通,这和浮动功能实现就没关系了.
另,这台阀上其他六片的阀芯没有这种情况
回复

使用道具 举报

 楼主| 发表于 2014-4-18 07:58:08 | 显示全部楼层
郁闷。怎么我回复一条,出了这么多条相同的。。。
顺便说下,P到工作口阀芯封油长度2mm,阀芯最大行程7mm.打红圈处槽子在阀芯左移3mm开始打开,在阀芯移动到左极限位置时,仍然打开。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:17
  • 打卡总奖励:69
发表于 2014-4-18 08:13:06 | 显示全部楼层
个人认为主要是为了减轻冲击。在两个换向位都存在P口和回油工作口相通的情况。如果换向下降位时,回油工作口直接回油,进油工字口直接进油,此时会有很大的冲击。所以此时,应该让回油预先通一点P口的油,起初回油口的压力应该大于工作口压力,慢慢的回油口压力超过进油口压力,再到最后回油口与P口有断开。这样实现一个平稳的过度。其实在这个过程中,还要回油口阀芯的开口面积变化与之配合的。同样,上升时,在油缸到达最高处时,回油工作口也要与P口压力油接通,以减轻冲击。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:625
  • 打卡总奖励:2566
发表于 2014-4-18 08:29:14 | 显示全部楼层
赞同以上说法,阀芯的槽口就是为了缓冲换向冲击。尤其是大流量、高压时。
回复

使用道具 举报

发表于 2014-4-18 08:54:46 | 显示全部楼层
是否有差动快速功能?或者压力再生?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:17
  • 打卡总奖励:69
发表于 2014-4-18 11:26:08 | 显示全部楼层
sixue98 发表于 2014-4-18 08:54
是否有差动快速功能?或者压力再生?

当然从原理上可以这么附会为差动,主要是从减轻冲击考虑。另外,一些槽也是为了防止吸空。要是再生的话,不是用节流槽实现,而是,通过主阀芯轴向钻孔,在两个工作口处钻径向孔,通过阀芯内部设计的控制阀实现再生。当然,力士乐市面上好像没有这种产品吧?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:17
  • 打卡总奖励:69
发表于 2014-4-18 11:27:44 | 显示全部楼层
sixue98 发表于 2014-4-18 08:54
是否有差动快速功能?或者压力再生?

再者,就是川崎的负流量主阀的再生也不是通过槽来实现的啊
回复

使用道具 举报

 楼主| 发表于 2014-4-18 11:36:50 | 显示全部楼层
本帖最后由 youngpan 于 2014-4-18 11:38 编辑
想你的样子 发表于 2014-4-18 08:13
个人认为主要是为了减轻冲击。在两个换向位都存在P口和回油工作口相通的情况。如果换向下降位时,回油工作口 ...


嗯。这片阀,动臂下降时,回油腔(油缸大腔)回油节流背压很大
