先导比也可达到1:113的平衡阀

taojunhust · 发表于 2014-4-15 19:27:26

这是和几个同事一起琢磨布赫平衡阀后给出的结构，希望大家多多指教。

xzzxsun · 发表于 2014-4-15 21:11:24

请问楼主，有详细的说明吗？

andyyan1985 · 发表于 2014-4-15 22:11:38

布赫的属于流量型平衡阀，与负载无关

来自:Android客户端

andyyan1985 · 发表于 2014-4-15 22:11:44

布赫的属于流量型平衡阀，与负载无关

来自:Android客户端

dyt · 发表于 2014-4-16 07:09:37

LZ最好发一个说明，

sixue98 · 发表于 2014-4-16 07:29:58

发一下原理图，看看

duaiguo · 发表于 2014-4-16 08:36:55

能否发一个详细的说明

wydabl · 发表于 2014-4-16 10:27:37

结构难道不比原理图清晰？

taojunhust · 发表于 2014-4-16 14:28:26

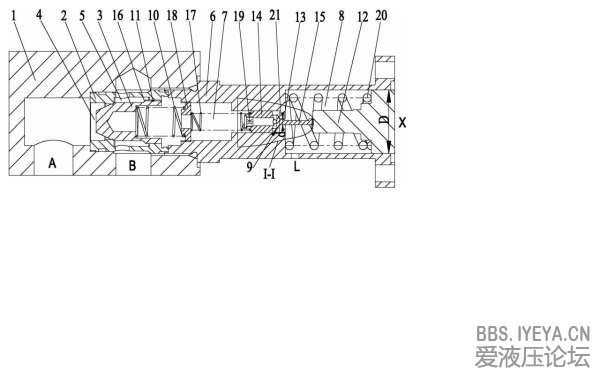

该阀和布赫的阀都采用两个变阻尼来控制平衡阀的开度。B口的压力油通过主阀芯上的楔形槽（也是变阻尼）后进入主阀芯右侧的弹簧腔，然后压力油继续通过图中标示9（先导阀芯）上的节流槽回油箱，这样主阀芯右侧弹簧腔的压力就是可以调节的，这个腔体的油是用于关闭平衡阀主阀芯的，而B口的液压油是来打开该阀的，这样当两者平衡时就是阀所处的开度。
如需要更详细的说明，我回去后将这个东西发送上来，光看图确实有些不明白，因为图本身不是很明白。

taojunhust · 发表于 2014-4-16 14:30:04

wydabl 发表于 2014-4-16 10:27
结构难道不比原理图清晰？

其实也没有什么恨具体的原理图，就是我们几个人琢磨出来的一种拟用于替代布赫cindy系列平衡阀的一个方案。
