螺纹插装平衡阀论文中的一个疑问

hgwac · 发表于 2014-4-10 11:33:13

本帖最后由 hgwac 于 2014-4-10 12:14 编辑

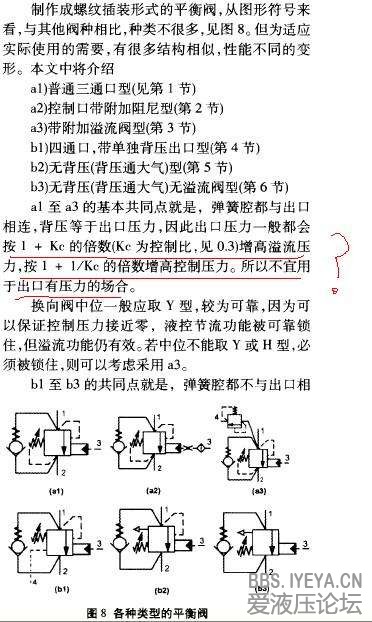

在看张老师的论文《螺纹插装阀简介-平衡阀》时，有一个地方没看明白，请教一下各位前辈。文中指出，平衡阀弹簧腔压力会增高溢流压力或增高控制压力，但是具体的量值1+Kc和1+1/Kc 是怎么计算出来的？我自己算了一把以溢流压力为例：P1*A1=F（弹簧）若有背压则P1.*A1=F（弹簧）+P背*A2 (A2为弹簧腔背压作用面积)。怎么推导才能得到P1.和P1如文中所示的关系。(A1为负载压力作用面积)

张瀚御 · 发表于 2014-4-10 16:04:17

第180页有推导。

hgwac · 发表于 2014-4-10 17:03:58

你说的是那本书吗？我还没有书呢能拍张照给看下推导过程吗？谢谢

xiao70ni8 · 发表于 2014-4-10 19:19:41

是张海平的<螺纹插装阀>吗？好书，推荐！
至于你的问题：
一般平衡阀的弹簧腔面积是（1+导压比）倍的负载压力作用面积。
不知道能不能明白。

sixue98 · 发表于 2014-4-10 20:19:08

有价值的评论！

hgwac · 发表于 2014-4-11 10:52:16

谢谢4楼，你的头像很像我同事啊 leihongjian 哈哈

我爱液压水 · 发表于 2014-4-13 11:26:34

正在看张老师的书，还没到楼主说的地方，囧

FIND_MYSELF · 发表于 2014-4-15 10:24:24

xiao70ni8 发表于 2014-4-10 19:19
是张海平的吗？好书，推荐！
至于你的问题：
一般平衡阀的弹簧腔面积是（1+导压比）倍的负载压力作用面 ...

请问导压比是Kc还是1/Kc？谢谢

我爱液压水 · 发表于 2014-4-16 12:47:38

本帖最后由我液压圈水于 2014-4-16 12:50 编辑

楼主你好，我这边看到一篇文章有推导过程可能对你有帮助，论文题目是：先导平衡阀工作原理分析

xiao70ni8 · 发表于 2014-4-17 20:15:07

FIND_MYSELF 发表于 2014-4-15 10:24
请问导压比是Kc还是1/Kc？谢谢

是Kc 打个比方有的平衡阀的先导比是4 背压是2bar 背压附加到设定压力的加成就是(1+4)*2=10bar
