多路阀直线行走阀分析

  [复制链接]
发表于 2014-4-2 22:43:47 | 显示全部楼层 |阅读模式
本帖最后由 α-X 于 2014-4-2 22:56 编辑

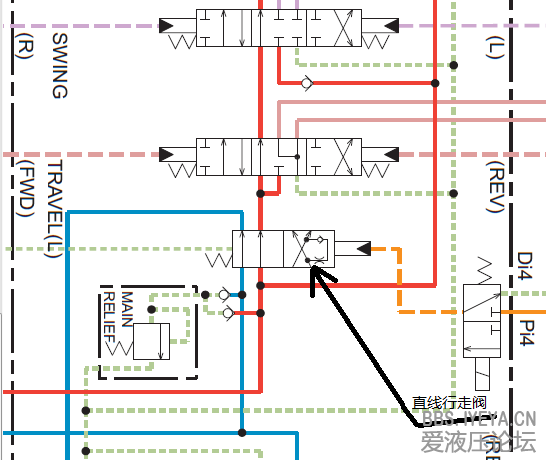

直线行走的前提保证是左右马达供油相同,当进行复合动作时,P1供左行走马达及其余动作,P2供右行走马达,在这样的情况下怎么实现直线行走?直线行走阀中节流孔及单向阀有什么作用?
发表于 2014-4-3 06:59:21 | 显示全部楼层
双行走阀,不明显的表明。应该是合流阀的机能。

点评

sdr
还是不清楚,请详解,是否与***系统有路由并联关系?  发表于 2014-4-3 07:18
回复

使用道具 举报

发表于 2014-4-3 07:23:19 | 显示全部楼层
直线行走是双马达呀。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:836
  • 打卡总奖励:2916
发表于 2014-4-3 07:24:40 | 显示全部楼层
应该起到合流阀的作用
回复

使用道具 举报

发表于 2014-4-3 07:51:11 | 显示全部楼层
对于典型的负流量系统的挖掘机的直线行走是指当行走和工作装置同时动作时利用直线行走阀使得一个泵专门给左右行走马达供油,而另一个泵专门给工作装置供油,这样就避免了行走和工作装置同时动作时由于负载大小差异导致的行走不协调。但对于使用负载敏感系统的挖掘机,比如力士乐的A10VDFR+SX12或者小松的CLSS系统,就不存在这个问题了
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:6
  • 打卡总奖励:27
发表于 2014-4-3 07:55:50 | 显示全部楼层
估计也是合流阀~~~~
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
发表于 2014-4-3 08:33:55 | 显示全部楼层
增长了见识  学习 学习
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:7
发表于 2014-4-3 13:20:18 | 显示全部楼层
敢问这是谁家的主阀,川崎、KYB、派克等都不是这样的
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:7
发表于 2014-4-3 13:38:48 | 显示全部楼层
还有就是,这个直线行走阀的控制方式很奇怪,怎么要用一个电磁阀来控制?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:44
发表于 2014-4-3 13:51:19 | 显示全部楼层
如果你把原图完整地发给我看一下,我就可以详细的给你分析了!保证OK!邮箱:sdh1818@163.com
