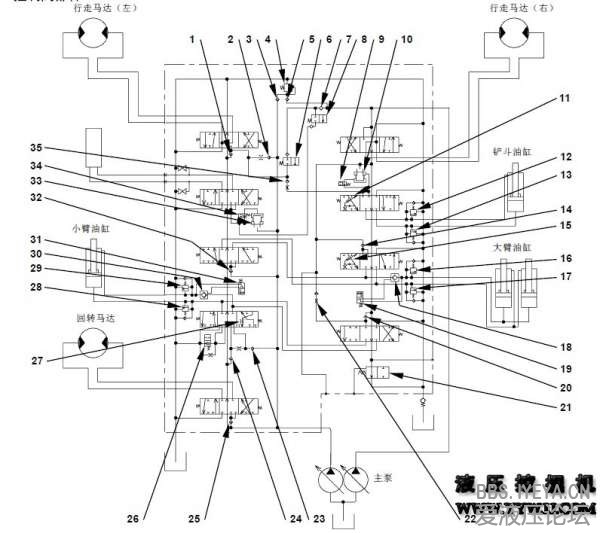

阀6,9,10在什么情况下开启，开始工作？

若雪 · 发表于 2014-3-31 09:09:53

在铲斗挖掘工作时，阀6,9,10在什么情况下开启，开始工作的？

南乡子 · 发表于 2014-3-31 10:38:56

挺复杂的，好好看看大家说的

大众 · 发表于 2014-3-31 10:56:01

应该是直线行走吧
查下挖机的多路阀介绍都有

insuel · 发表于 2014-3-31 17:12:14

这个是小松的图纸么？
楼住说下这是什么系统的图纸？
挖机直线行走肯定有的，还有估计就是行走增压一块。结合车子就知道了
没有控制系统么？？？？？怎么控制阀的动作的？？？

sdh1818 · 发表于 2014-3-31 18:24:23

告诉我是哪个品牌的机子，就可以明白了！图小看不清楚！

dy1xue · 发表于 2014-4-1 00:33:13

应该是日立的系统吧，阀6是连通阀。在行走和工作装置复合动作时，右行走的先导油控制信号阀内流量回合阀的阀芯，其它动作控制主先导油的通断，这样再来控制连通阀6的通断，从而实现泵A供两行走，泵B供其它动作，直线行走功能得以体现。
阀9、10是铲斗流量控制阀，当铲斗与大臂提升以及小臂收回复合作业时，小臂的先导油移动信号阀内控制阀芯，大臂先导油流经控制阀控制铲斗流量控制阀，这样保证大臂、小臂的动作优先。

若雪 · 发表于 2014-4-1 11:17:34

insuel 发表于 2014-3-31 17:12
这个是小松的图纸么？
楼住说下这是什么系统的图纸？
挖机直线行走肯定有的，还有估计就是行走增压一块。 ...

日立的ZAXIS120

若雪 · 发表于 2014-4-1 11:22:38

sdh1818 发表于 2014-3-31 18:24
告诉我是哪个品牌的机子，就可以明白了！图小看不清楚！

这个是ZAXIS120，日立的机子
