压机系统有点小问题

分开旅行 · 发表于 2014-3-30 13:04:09

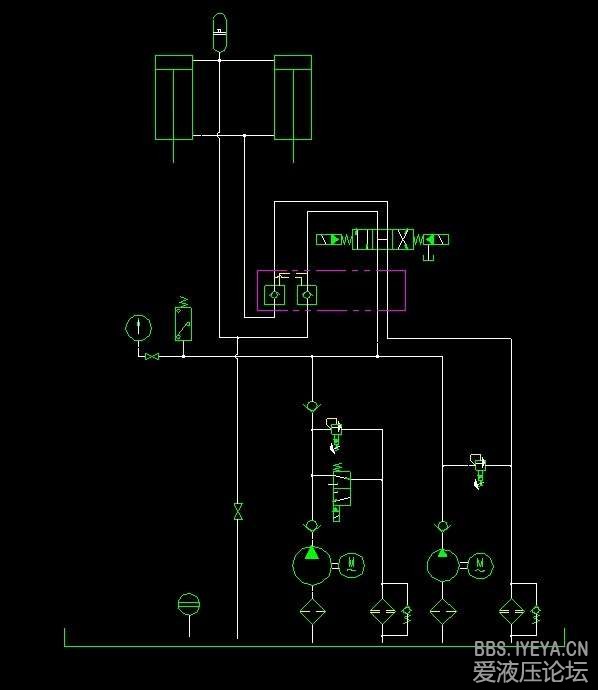

工程师说这个图原理上有问题，大家能给指出来一下吗？

andylai1688 · 发表于 2014-3-30 14:15:11

换向阀用3C4才不，而你用的是3C3

木木727 · 发表于 2014-3-30 21:02:12

三位四通电磁阀的中位为H型，在电磁铁没有得电的情况下，H型中位形成压差回路，液压缸压下。应该设计成O型机能中位，才学疏浅，请指教。

A19840 · 发表于 2014-3-30 21:20:22

不知道你使用的换向阀是什么通径。如果是10通径以上的电液换向阀H型机能的话，中位卸荷，先导压力会为零，先导阀推动不了液动阀换向，结果是机器没动作。解决方案1.在高压小流量泵的单向阀前引一条控制油到电液阀的X口作为控制油，2.换中间机能为Y型的电液阀。如果是10通径以下的电磁阀，那你的这个设计也没用什么大问题。希望能帮你解决问题

Jacky-Lisa · 发表于 2014-3-31 00:01:52

为了改善从挤压状态到油缸向上回程时的效果,建议在缸的大腔增加一个还向前的泄压装置.

卿城朕国 · 发表于 2014-3-31 10:27:18

打开图第一眼就看出电液换向阀错误，电液换向阀应该改成Y型

lo17901 · 发表于 2014-3-31 11:40:53

换向阀选错了，应该用Y型阀。O型阀也不能用。因为O型阀中位状态时，液控单向阀和换向阀之间会产生背压导致单向阀锁不紧。

zhuchangdeng · 发表于 2014-6-9 13:07:45

高低压相对大与小流量这样设计可以节省很多元件：

电液换向阀x控制口一般都要跟压力油相接的（电磁换向阀为先导阀改变控制油路的方向;液动换向阀为主阀改变主油路的方向。）这是我的愚见.
