关于液压高速冲床

    [复制链接]
发表于 2014-3-29 16:32:12 | 显示全部楼层 |阅读模式

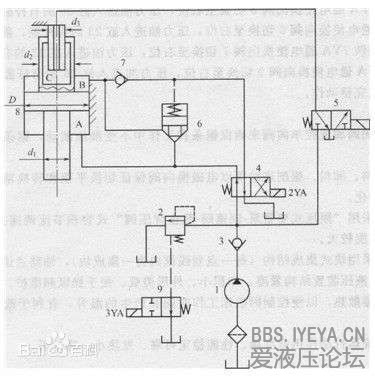

1-定量液压象.2先导式溢流阀;3、7-单向阀;4二位四通电磁换向阀;5-二位二通电磁换向阀;6-插装阀; 8-三腔复合液压缸;9-二位二通电磁换向阀[1]系统的工作原理
1)快速下降 电磁铁1YA和3YA通电使换向阀9和5切换至左位和右位,液压1由卸荷转为供油状态,泵的压力油经阀3、阀5进入液压缸的小腔c,A腔的油液一部分通过阀6充入B腔,多余油液也进入缸的C腔。此时由于A、B、C腔相互连通,形成差动连接,所以活塞(杆)驱动滑块快速下降。
2)冲剪下降 电磁铁1YA. 2YA. 3YA均通电使换向阀9、4、5分别切换至左位、右位、右位,液压泵l的压力油经单向阀3后分为两路,一路经阀5进入缸的c腔,一路经阀4和单向阀7进入缸的B腔,A腔的油液经阀4排回油箱。此时,压力油的作用面积为B腔与c腔面积之和,因此,活塞(杆)驱动滑块以较大推力慢速下降实现冲剪加工。
3)快速上升 电磁铁3YA通电、1YA和2YA断电使换向阀9仍然处于左位,而换向阀4、5复至左位,液压泵l的压力油经阀3和阀4进入缸的A腔,同时导通插装阀6,B腔的回油经阀6与泵的压力油汇合,一并进入A腔,同时c腔经阀5向油箱排油。由于此时液压缸A、B腔差动连接,故活塞(杆)带动滑块快速上升。
4)停止 系统的所有电磁铁均断电,液压泵卸荷。[1]技术特点
1)液压系统采用定量泵供油,通过复合缸在工作循环中的面积变换实现快慢速转换,快速升降双向差动,减小了液压泵的流量规格,液压泵的工作压力跟随负载变化,实现了压力和流量适应,所以降低了液压泵的驱动功率和运行时的能耗和发热。
2)液压缸由柱塞缸和活塞缸复合而成,活塞缸的空心活塞杆兼作柱塞缸的缸筒,柱塞固定。形成有效面积不等的A、B、C三腔,三腔不同组合连通,实现快降、快升差动连接,以小流量获得高速度}工降时作用面积大,获得大的冲剪力。
3)系统采用了插装阀,适应了液压缸快速升降时回路内大流量油液的流动要求,并且具有响应快、冲击小、密封性好的优点。
4)与一般机械传动冲床相比,采用此液压系统驱动的冲床结构简单、体积小、成本低、噪声小、工作平稳、易实现过载保护。而且在全工作行程中,冲剪力均能达到最大值,特别适用于拉伸加工,工作频率可与机械冲床相媲美。该冲床液压系统可以推广至具有类似工况的压力加工设备中。(摘自百度百科)

对于这个油路还看不明白.请教...
  • 打卡等级:伴坛终老
  • 打卡总天数:2335
  • 打卡总奖励:6161
发表于 2014-3-29 16:44:33 | 显示全部楼层
不错 涨之势
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:68
  • 打卡总奖励:399
发表于 2014-3-29 18:00:50 | 显示全部楼层
不错的油路,先看了再说
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2014-3-29 18:39:15 | 显示全部楼层
本帖最后由 zzfjct 于 2014-3-29 19:36 编辑

1,此原理图设计巧妙,亦不难解读,实现所述功能应无问题。
2,d1~d4的尺寸、阀6的面积比选择至关重要,选择不当时差动连接损耗很大,甚至无法实现差动。
3,电磁溢流阀如改为普通溢流阀,二位二通电磁阀断电时直接连通油泵供油与油箱,通电时断开,响应速度更高,速度更快。
回复

使用道具 举报

发表于 2014-3-29 19:46:32 | 显示全部楼层
5的电磁阀原理好像不对!!

点评

按其说明的工作原理,阀5的A口和B口应该是连在一起的  发表于 2014-3-29 22:10
回复

使用道具 举报

发表于 2014-3-30 07:17:12 | 显示全部楼层
只能这样理解!!要不然没有意义!
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:11
  • 打卡总奖励:12
发表于 2014-3-30 08:36:27 | 显示全部楼层
sixue98 发表于 2014-3-30 07:17
只能这样理解!!要不然没有意义!

力士乐系列的4we10la应该就可以吧
回复

使用道具 举报

发表于 2014-3-30 08:48:32 | 显示全部楼层
符号画的的有问题。不符合规则!
回复

使用道具 举报

发表于 2014-3-30 10:14:55 | 显示全部楼层
小弟认为,首先搞清楚三腔复合液压缸的工作原理,对理解整个系统有着至关重要 的作用。其他就是控制油路利用缸的面积差来实现快进,工进,快退,停止的过程。设计很巧妙,学习了,4楼为液压达人,点评很到位,谢谢点评,谢谢楼主分享。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2014-3-30 12:55:27 | 显示全部楼层
本帖最后由 zzfjct 于 2014-3-30 12:59 编辑

油缸各腔面积比
1,(C + B):A ≈ 2
2,A:B ≈ 2,即C:A:B ≈ 3:2:1
3,阀 6 面积比(A:B)= 2
注: C面积为柱塞面积,非腔面积。

补充内容 (2014-3-31 10:25):
更正:阀6没有面积比要求。
回复

使用道具 举报
