转载《讨论纯水液压传动实验系统的结构》

继续

与传统的采用矿物油为工作介质的液压系统相比，以纯水为工作介质的纯水液压系统传动具有节约能源、绿色无污染等技术优势，适应环境保护和可持续发展的要求，成为当今国际液压系统技术的重要发展方向，并在制造业、食品医药及生物、包装、娱乐设施、河海开发等新的工程领域和传统工业生产领域日益得到广泛应用。（纯水液压传动实验系统的功能）

　　由于水和矿物油的物理化学特性不同，因此，对液压系统元件的要求和性能影响也不同。

　　而获得液压系统元件性能参数的最佳、最可靠的途径就是通过实验测试。该实验装置用于测试一些纯水液压元件的参数，其中包括水液压泵的压力特性、流量特性、效率特性、功率特性和失效特性等性能测试;调速回路性能测试，包括进口节流调速和出口节流调速的调速范围，调速刚度(即速度-负载特性〉和回路效率等，也可用于液压回路的速度-负载特性的动态试验。

　　实验系统及其测试方法（纯水液压传动实验系统的功能）

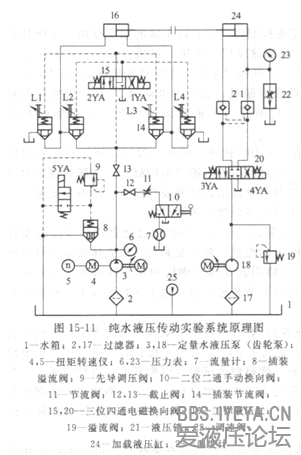

　　实验液压系统原理图如图15-11所示，主系统由水箱1、过滤器2、水液压泵(齿轮泵) 3、插装溢流阀8和先导调压阀9、插装节流阀14、工作液压缸16等组成进口节流和出口节流调速回路。

　　在支路上由截止阀13、节流阀11及其先导电磁换向阀15、手动换向阀10、流量计7、温度计25、压力表6等组成水液压泵性能测试回路，4、5为扭矩转速仪。加载系统由过滤器17、水液压泵18、溢流阀19、电液换向阀20、液压锁21、调速阀22、压力表23及加载液压缸24等组成。

caoyannan1986

学习了，感谢楼主的资料！

wuwq30

有没有具体点的水压设计资料？

shizhihui

wuwq30 发表于 2015-1-28 12:00
有没有具体点的水压设计资料？

留邮箱，发你水压的资料

shizhihui

齿轮泵能打水？？？？

shizhihui

齿轮泵能打水？？？？

wuwq30

shizhihui 发表于 2015-1-30 13:29
留邮箱，发你水压的资料

好几天没上论坛
wuwq30@126.com
谢谢

刺客11号

lp83134637@163.com   楼主谢谢！

trenxim

楼主能发个么：trenxim@163.com

lyn881219

有点高大上的感觉，只不过用于纯水的液压元件大多都是特制的吧，水粘度小，因此摩擦副间隙要小点，以减小内泄漏。
