浅谈数控机床液压系统的常见故障
  我们从5个方面简单的谈一谈数控机床液压系统引发的故障及危害。
      系统的主要驱动对象有卡盘、回转刀架、尾座套筒、静压导轨、液压拨叉、变速液压缸、主轴箱的液压平衡与液压驱动机械尹和主轴的松刀液压缸等。

       液压系统驱动的。该液压系统采用变量叶片供油,各电磁阀电磁铁的动作是由数控系统的PLC控制实现的。
  数控机床液压系统引发的故障有:
  A、主轴部件切削振动大、齿轮和轴承损坏、主轴无变速、主轴不转动、主轴发热、 液压变速时齿轮推不到位;
  B、丝杠螺母润滑不良;
       C、转塔刀架没冇抬起动作、转塔转位速度缓慢或不转位、转塔刀重复定位精度差、刀具不能夹紧、机械手换刀速度过快;
  D、尾座顶不紧或不运动;
       E、导轨润滑不良液压缸。
  液压系统的故障严重地影响广数控机床的正常工作,如数控机床主轴部件是影响机床加工精度的主要部件,它的回转精度影响工件的加工精度,功率大小与回转速度影响加工效率,自动变速、准停和换刀等影响液压缸机床的自动化程度。
  因此,高效率地查找液压故障显得尤其重要。

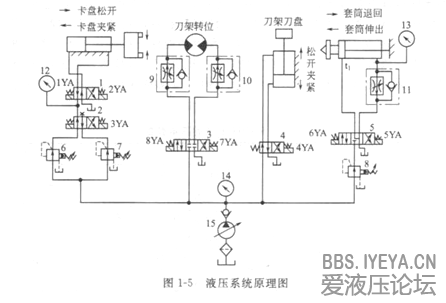

  图1-5是它的液压系统原理图。 12-00.png
