图解液压泵的安装方式及要求
　　液压系统泵组的安装。尽管各类液压泵的结构不同，但是在安装方面存在许多共同点：
　　安装时首先要注意传动轴旋转方向。
　　按要求向泵内罐满油液。

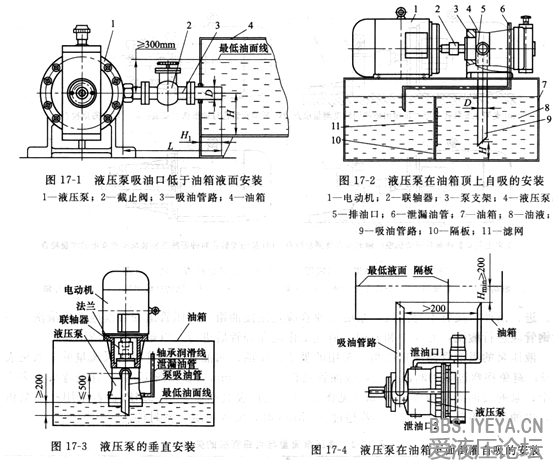

　　液压系统液压泵可以安装在油箱内或油箱外，可以水平安装(见图17-1和图17-2〉或垂直安装(见图17-3)。


　　液压系统液压泵安装时应尽可能使其处于油箱液面之下(见图17-1)5对于小流量泵，可以装在油箱上自吸(见图17-2〉。对于较大流量的泵，由于原动机功率较大，建议不要安装在油箱上，而采用倒灌自吸。
　　液压泵可以采用支架或法兰安装，泵和原动机应采用公用基座。支架、法兰和基础都应有足够的刚性，以免液压系统泵或马达运转时产生振动。
　　在工作环境振动不大且原动机工作平稳(如电动机)时，液压泵与原动机之间一般应采用弹性联轴器连接，联轴器的形式及安装要求应符合泵制造厂的规定。
　　若原动机振动较大(如内燃机〉，则液压系统液压泵与原动机之间建议采用带轮或齿轮进行连接(见图 17-5)，应加一对支座来安装带轮或齿轮，该支座与泵轴的同轴度误差不大于0.05mm;泵的安装支架与原动机的公共基座要有足够的刚度，以保证运转时始终同轴。

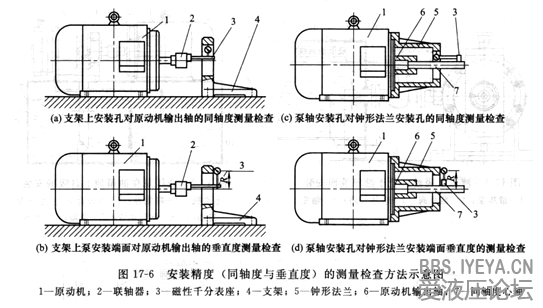

　　液压泵与原动机之间或液压系统马达与工作机构连接完毕，应采用千分表等测量检查其安装精度(同轴度和垂直度见图17-6，同轴度和垂直度偏差一般应小于或等于0.05~0.1mm;轴线间的倾角不得大于1。。
　　不得用敲击方式安装联轴器，以免损伤液压泵或马达的转子;外露的旋转轴、联轴器必须设置防护罩。
　　按使用说明书的规定进行配管，液压泵及液压系统马达的接管包括进、出口接管和泄漏油管。进、出油口接管不得接反;泵的泄油管应直接接油箱。
　　液压系统管道安装前应严格清洗，般钢管应进行酸洗，并经中和处理。清洗工作应在焊管后进行，以确保管道清洁。
