转载《如何诊断BOY15S注塑机工作时模锁增压无力的故障?》

继续

系统锁模冲压无力出现这种故障时，用逻辑诊断方法进行诊断。首先判断是否由电气原因引起的，经检查确定，电气部分工作正常，排除电气方面的原因;然后分析在液压系统方面可能产生的故障。

　　合模缸I活塞上的密封圈有无损伤引起内泄，使左右腔串油而引起压力不足。

　　增压液压缸IV的活塞是否卡死或活塞上的密封圈是否磨损，引起内泄严重而导致增压无 力，这是造成增压无力的可能原因。检查时，将增压缸通向合模缸的油路堵住，即将点堵住，观察压力表，发现压力可以达到220kN，于是排除了增压缸出现故障的可能性。

　　是否因换向阀换向不到位或阀芯卡死而造成上述故障。因有相同型号的备用换向阀， 先后将两个换向阀S1、S2换掉，但问题依然存在，于是排除了换向阀出现故障的可能性，

　　单向阀LG锥面是否磨损、不圆或不同心、锥面处是否有脏物而造成泄漏、不能保 持油压。拆开单向阀，仔细检查锥阀与阀座结合面的接触情况，没有发现锥面不密合的情况，于是排除了单向阀出现故障的可能性。

　　最后可判断故障出现在液压缸I上，拆卸液压缸I，发现活塞上锁紧螺母已松动，且活 塞左端磨损严重，液压缸左端研伤长达60mm，深1. 5〜2mm活塞上的密封圈也已损坏， 从而引起液压缸的内泄漏。经修复后重新装上，机器恢复正常。

继续

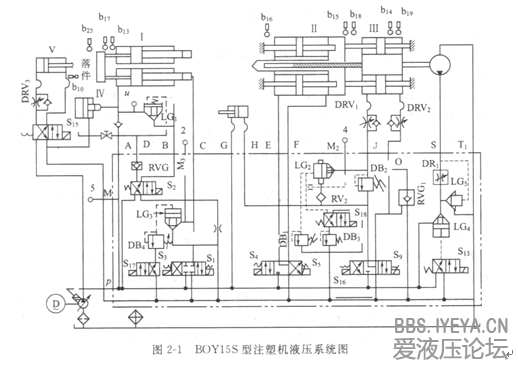

上原理图：：
