多路阀回路分析

α-X

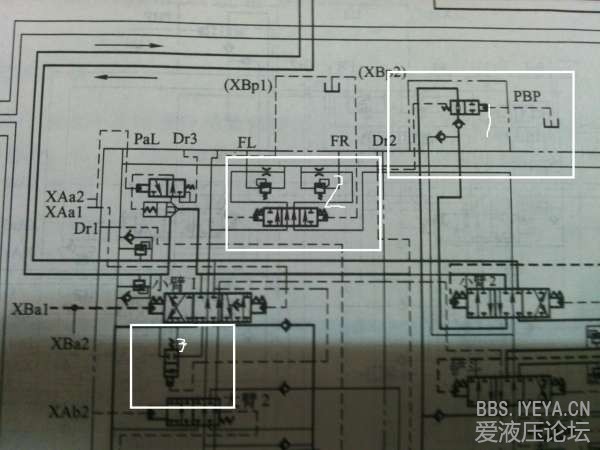

此多路阀是R220LC-5多路阀，请教大虾1，2，3处的阀作用！

α-X

2处负流量反馈阀下阀有什么作用，3处的阀是不是再生阀？

sixue98

传一下完整的原理图！看看

ヾ扂尐二ツ

1处忘了，2处是再生阀 三处是保证节流前的反馈压力不要太高

liqiyang929

挖机这个原理图~~~

α-X

ヾ扂尐二ツ 发表于 2014-3-28 08:04
1处忘了，2处是再生阀 三处是保证节流前的反馈压力不要太高

顺序错了吧大哥

sdh1818

这是川崎主控阀的原理图，1处的阀一侧接回油管、一侧回油箱，你说有用吗？2处是中央旁通切断阀和底部溢流阀，3处准确讲应该是小臂流量再生切断阀！如果想学，可以联系我！

α-X

sdh1818 发表于 2014-3-28 13:47
这是川崎主控阀的原理图，1处的阀一侧接回油管、一侧回油箱，你说有用吗？2处是中央旁通切断阀和底部溢流阀 ...

请问中央旁路切断阀在什么情况下用？能否提供详细的原理讲解资料！附加问下直线行走阀是使两个泵出油口合流后分给各动作吗-即一个泵供油给所有动作？但是有的又说一个泵给左右行走，另外一个泵给其余动作？谢谢

marilynlynn

传个完整的图看看

sdh1818

需要学习此图可以私下和我联系！包教包会，整套资料全有！
