带压力调节的比例容积节流调速回路

xiaofeng · 发表于 2014-3-21 00:33:12

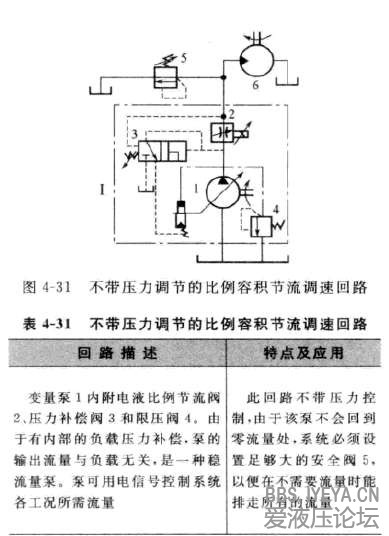

请大家帮忙分析一下，小弟看不明白!小弟在此先谢谢了！

"由于有内部的负载压力补偿，泵的输出流量与负载无关"
如何理解这句话，为什么会无关呢？

帮忙分析一下整个调速回路！谢谢！

sdr · 发表于 2014-3-21 07:30:46

不是说的很清楚了吗，是不是你对泵的压力补偿不了解？

ヾ扂尐二ツ · 发表于 2014-3-21 07:42:11

搞明白流量压差节流口面积关系 jiu明白了

stev0 · 发表于 2014-3-21 08:15:55

研究研究看看

心高气爽 · 发表于 2014-3-21 08:34:33

可以定性根据负载变大变小，分析泵的斜盘变化引起的流量变化

yang1985zhang · 发表于 2014-3-21 08:47:46

就是流量与给定电流成比例，与压差没关系了，压差为一定值

sixue98 · 发表于 2014-3-21 10:11:12

流量是比例电控的，对吗？容积怎样体现作用？讨论一下！

蝈蝈 · 发表于 2014-3-21 10:41:15

认真学习一下，

zydhi · 发表于 2014-3-21 11:30:43

呵呵，懂的不想说，不懂的还是整不懂，这个话题楼主搜一搜，网站上说了很多了

xwy@home · 发表于 2014-3-21 19:44:37

您好，尝试参与一下：
1、您提及的泵源可以参考负载敏感泵，恒定压力差FR控制泵输出流量的原理；
2、可以参见泵、马达帖子中，游勇老师的经典帖子；
3、这款泵就是将节流阀变为电控可调(如图比例节流阀2)，通过调节2的开度改变FR前压力变化实现泵输出流量与控制电流的匹配而不受负载影响；（其实泵输出压力变化后比例节流阀前负载压力变动会影响压差的）
4、这款泵非闭环控制，属于开环控制，精度仅仅靠比例节流阀控制；
5、论及压力补偿阀3，个人认为应该名为“流量补偿阀“，提供恒定压力差FR与可变节流阀比较压差，实现排量调节；
6、这款泵与力士乐电比例流量控制不同，属于开环、精度低的控制；
谢谢！
