怎么使用AMESim建立带单向阀的阶梯柱塞的模型？

chyu2048 · 发表于 2014-3-16 20:48:32

前辈们好：

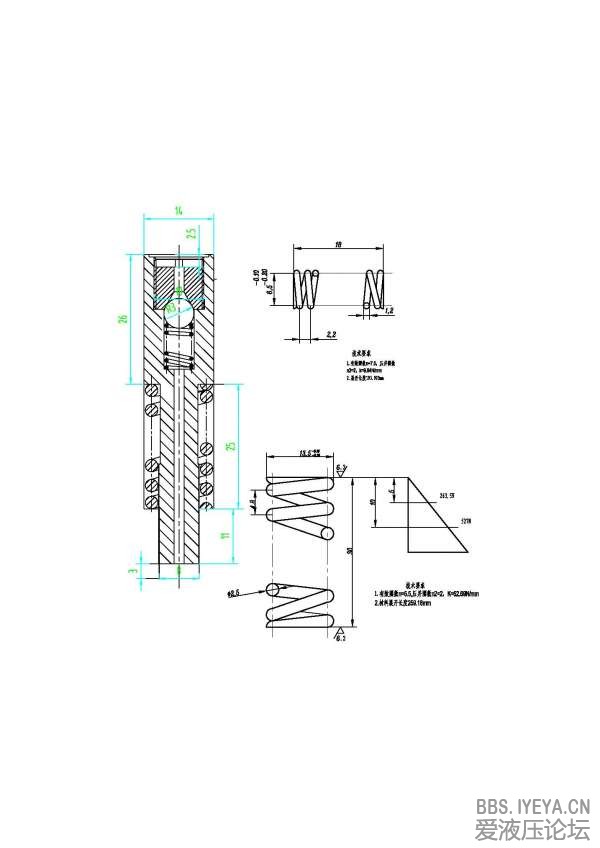

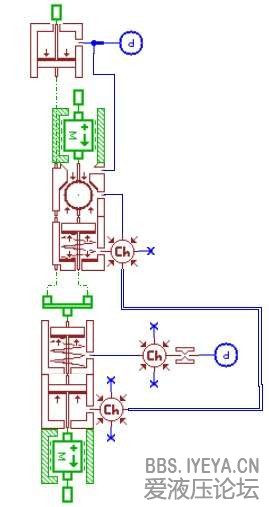

手头有一个电磁阀控制的阶梯柱柱塞，两位三通电磁阀的移动使阶梯柱塞向小端移动，从而小端腔室内油压进一步升高。阶梯柱塞的大端里有一个单向阀，作用是单向阻断提升后的油从小端腔室回流到大端腔室。由于自己是个菜鸟，刚接触AMESim，特向各位请教一下怎么使用AMESIM建立带单向阀的阶梯柱塞模型。附件是阶梯柱塞的CAD图片和已经使用AMESIM建立的模型草图（模型图一直有问题，主要问题在于单向阀外接柱塞需要使用到相对运动元件库，但自己一直弄不好），请大家指导，谢谢！

chyu2048 · 发表于 2014-3-16 20:54:52

本帖最后由 chyu2048 于 2014-3-16 21:00 编辑

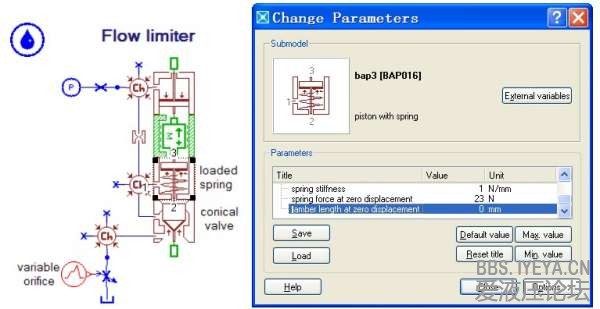

还想请教一下HCD库中使用到Pistion with spring的时候有一个参数“chamber length at zero displacement”怎么设置？我看很多多例子中都设为0，好像不符合实际情况啊

chyu2048 · 发表于 2014-3-16 21:07:18

如果论坛不方便交流，我的QQ是455129062，欢迎老师们指导！

scx_888 · 发表于 2014-3-17 12:07:31

这个是sun的软阀吗

chyu2048 · 发表于 2014-3-17 13:58:18

scx_888 发表于 2014-3-17 12:07
这个是sun的软阀吗

是自己这个小团队设计的，目前想建个模型

Thinking11111 · 发表于 2014-3-17 18:01:06

这个和张海平写的软阀类似啊

chyu2048 · 发表于 2014-3-23 20:41:07

Thinking11111 发表于 2014-3-17 18:01
这个和张海平写的软阀类似啊

这几天有点事情，没有及时回复。感谢提供信息，我会找张老师的相关资料学习。

Thinking11111 · 发表于 2014-3-24 18:04:05

chyu2048 发表于 2014-3-23 20:41
这几天有点事情，没有及时回复。感谢提供信息，我会找张老师的相关资料学习。

他写了本书叫做液压螺纹插装阀，你可以看下
