关于AMESIM模拟液压行走驱动系统

宛如梦幻

参数设定：溢流阀参数设为24.5Mpa，本采用恒功率变量泵但不会仿真就选用定量泵代替，原先泵最大排量30。转速设为2200，马达最大排量800，额定压力20Mpa，每个轮所承受的载荷为1225kg，轮径1m,
问题：这本来是想模拟泵最大排量时候马达最大转速可以达到多少，可是过程中发现大部分流量溢流掉了，进入马达的流量很少。，这样岂不是泵不能在最大流量工作？是不是参数设置出错了，还怎样修改才能达到预期要求呢？
困惑了好久，希望各位前辈百忙中看一看{:7_286:}

wangshangfei

应该是你的模型中马达进口压力超过了溢流阀设定压力，amesim模型中马达转动惯量默认值是1，这是很大的，转动起来惯性负载形成的马达入口压力就不小，再加上你的车轮负载可能就超过你的溢流阀调定压力了

心蓝

换向阀参数设置了没？

宛如梦幻

wangshangfei 发表于 2014-3-17 09:01
应该是你的模型中马达进口压力超过了溢流阀设定压力，amesim模型中马达转动惯量默认值是1，这是很大的，转动 ...

应该是，转动惯量该如何设置呢

宛如梦幻

心蓝 发表于 2014-3-17 13:58
换向阀参数设置了没？

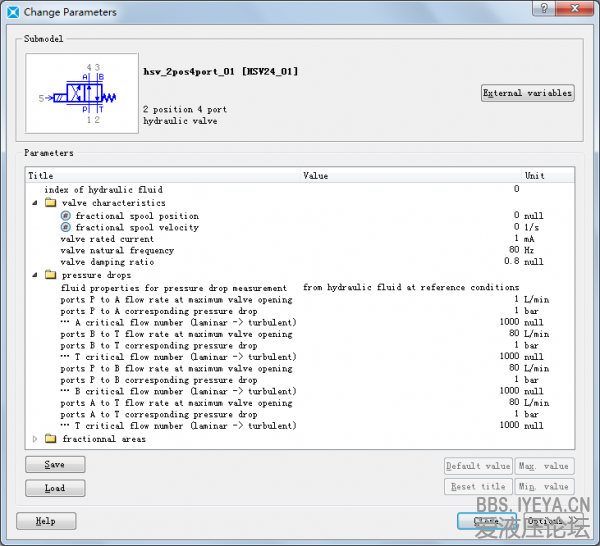

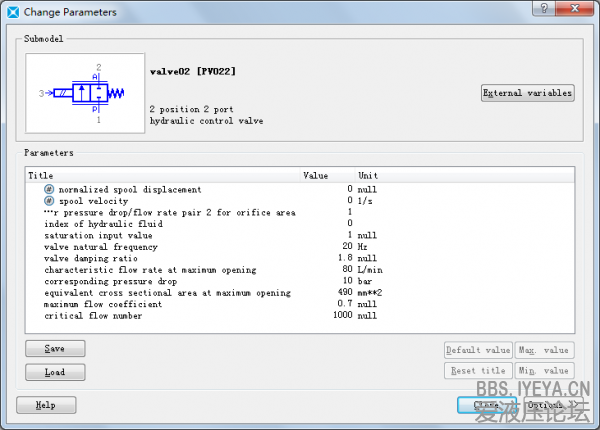

换向阀参数如附件，请前辈看看

wangshangfei

如果只想看负载对系统的影响，可以把转动惯量尽可能地设为很小的只，接近于零

努力的阿孟

楼主的问题解决了吗，可发传授一下，我在做这个行走系统仿真，急着出模型，但是不大懂，能请教下不？

醉乐清风

把模型图片截的大一点，好吧！这个问题不难解决的。
