请问一下，这个变量泵是怎么工作的

突然自我

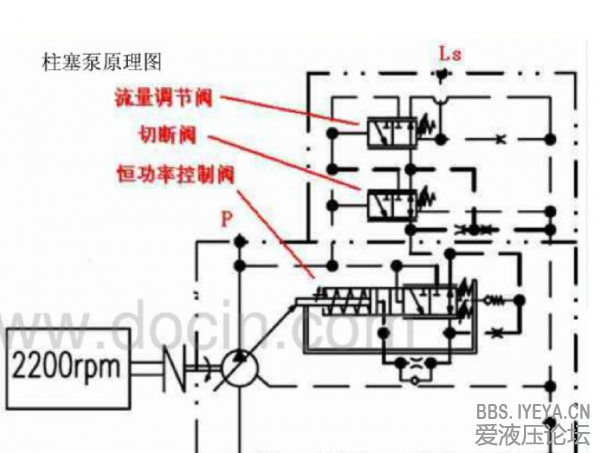

请问一下，这个变量泵是怎么工作的，能不能具体介绍一下，谢谢！

zhangwei

这个好像是LVS恒功率负荷传感变量泵吧。

Emmett_1984

感觉和力士乐的A10VSO...DFLR-特别变量控制没有多少差别

haiyang1989

感觉像力士乐的A11V系列的泵。
1.压力切断优先，压力达不到35MPA的设定压力时，压力切断工作在右位
2.LS调压，是个动态的过程，LS压力采集于多路阀上的LS口，弹簧预先设定压力，当出口油压和LS之间的压力之间的压差大于弹簧设定压力F时，LS阀芯移动，调节斜盘摆角。zhi
3.恒功率控制，达到设定压力之前，泵排量不变，达到弹簧设定压力后，恒功率阀芯起作用，保证PQ的值恒定。
     以上是我的拙见，还请指正。（我在试验台的时候就是这种调节顺序）

Jacky-Lisa

请查看力士乐 A10VO LA 控制方式，样本中有详细的介绍。

xuhucjmt

这个 好复杂哦，

sixue98

值得探讨一下，推广与创新！

sdr

再最高压力以下，恒功率阀管控，在恒功率一下，负荷传感流量阀，管控流量。
是不是这样

突然自我

haiyang1989 发表于 2014-3-14 13:28
感觉像力士乐的A11V系列的泵。
1.压力切断优先，压力达不到35MPA的设定压力时，压力切断工作在右位
2.L ...

切断阀在右位时，表示有油液通过切断阀是吗？还有压力超过切断阀的最大压力时，使其在左位的时候，那液压泵的输出压力油是怎么工作的，他又是怎么调节变量油缸工作的，来实现变量泵的变量功能，谢谢！

haiyang1989

突然自我 发表于 2014-3-16 09:09
切断阀在右位时，表示有油液通过切断阀是吗？还有压力超过切断阀的最大压力时，使其在左位的时候，那液压 ...

我只能以我做过的A11V95泵的经验来说一下吧。
1.直接和变量活塞腔相通的只有LS阀芯孔，并且LS阀芯的移动是动态的，也就是无论怎么变化，它总能保证LS口或者是出口P的油进入变量活塞腔的，当变量腔压力对斜盘扭矩和回位活塞对斜盘扭矩相同时，停止泵变量（只要负载变化，这个过程就在进行）
2.而压力切断的压力油是需要出口的压力油P（35MPa）推动切断阀芯，然后进入变量腔的，此时，直接作用于变量腔，使斜盘摆角最小（调节机理同上），（压力油→切断阀→LS阀芯孔→变量腔）。
3.恒功率的调节过程，我上面讲过了。（泵的初始摆角在最大位置）
  不过这个泵只有一个变量调节机构，这种情况下，是直接的出口压力与变量弹簧的比较，根据原理图可以推出压力切断右位，而LS动态调节完毕时（调节过程很短），油是直接回油箱的。当出口压力达到恒功率设定值时，恒功率的三位2通阀工作在左位，PQ恒定。从图中也可以看出，恒功率的调节过程由于专门设置2个节流，这样就能使的变量过程平缓。
以上只是我的个人观点，如有错误请多多指正，一起学习。
