华德夜空单向阀-SV20PB2-30B不保压

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:19
发表于 2014-3-14 08:37:31 | 显示全部楼层 |阅读模式

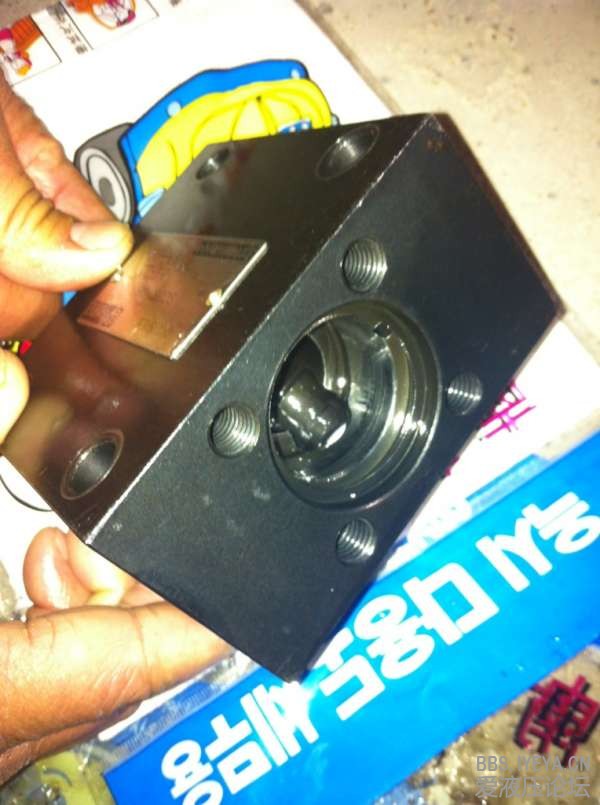

拆卸图

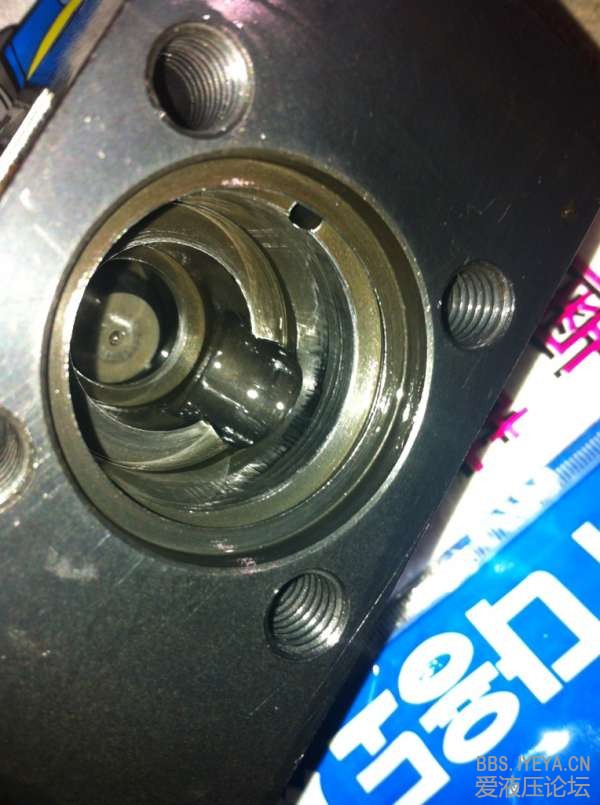

拆卸图

拆卸图

拆卸图

此液控单向阀用了不到半年,系统压力保不住了,请教高手分析原因。这类阀都有同样的问题么?还是油品精度不行,导致阀孔磨损,造成泄露?
  • 打卡等级:无名新人
  • 打卡总天数:8
  • 打卡总奖励:8
发表于 2014-3-14 08:45:45 | 显示全部楼层
从图片看,是不是其它元件损坏,导致单向很快磨损
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:8
  • 打卡总奖励:62
发表于 2014-3-14 09:47:06 | 显示全部楼层
最好把那个单向阀阀芯和弹簧拿出来看看是不是磨损了。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:893
  • 打卡总奖励:1342
发表于 2014-3-14 09:56:56 来自手机 | 显示全部楼层
本帖最后由 qqqqqqwwww 于 2014-3-14 10:09 编辑

系统不保压不一定是液单的故障,其它方面查一查。例油缸密封损坏导致窜油。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:19
 楼主| 发表于 2014-3-14 13:15:34 | 显示全部楼层
心高气爽 发表于 2014-3-14 08:45
从图片看,是不是其它元件损坏,导致单向很快磨损

你指的是其他元件损坏,有铁屑之类的杂质,导致单向阀磨损么?这个应该不会
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:19
 楼主| 发表于 2014-3-14 13:17:13 | 显示全部楼层
zhangwei 发表于 2014-3-14 09:47
最好把那个单向阀阀芯和弹簧拿出来看看是不是磨损了。

阀孔有磨损,阀芯也有一定的磨损,弹簧没有问题
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:19
 楼主| 发表于 2014-3-14 13:24:57 | 显示全部楼层
qqqqqqwwww 发表于 2014-3-14 09:56
系统不保压不一定是液单的故障,其它方面查一查。例油缸密封损坏导致窜油。

这个还真没有查,可能有一定原因。不过在保压的时候,压力使用14MPa,不到2分钟压力掉0.5MPa;压力使用12MPa,20分钟掉0.5MPa,系统有蓄能器,充氮压力7MPa
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:401
  • 打卡总奖励:705
发表于 2014-3-14 14:42:42 | 显示全部楼层
sunlike 发表于 2014-3-14 13:24
这个还真没有查,可能有一定原因。不过在保压的时候,压力使用14MPa,不到2分钟压力掉0.5MPa;压力使用12MP ...

4楼的意见是对的。
密封圈漏油也较多,还有充液阀(液控单向阀)也可能泄漏。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:893
  • 打卡总奖励:1342
发表于 2014-3-14 20:16:43 | 显示全部楼层
本帖最后由 qqqqqqwwww 于 2014-3-14 20:18 编辑
sunlike 发表于 2014-3-14 13:24
这个还真没有查,可能有一定原因。不过在保压的时候,压力使用14MPa,不到2分钟压力掉0.5MPa;压力使用12MP ...


蓄能器的压力小于保压压力,根本不起任何作用。我以前处理保压不住的故障,从最简单的开始,即从液单开始,但换了新的液单,故障依旧,故大部分并不是液但的毛病,从其他地方查查吧。不知你的保压是不是液压缸,请叙述再详细点。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:19
 楼主| 发表于 2014-3-15 08:47:57 | 显示全部楼层
qqqqqqwwww 发表于 2014-3-14 20:16
蓄能器的压力小于保压压力,根本不起任何作用。我以前处理保压不住的故障,从最简单的开始,即从液单开 ...

我说的是蓄能器充气压力,充气压力大于保压压力那蓄能器就起不到作用了。我们准备换一个新的液单来看一看,希望可以解决问题。是给液压缸有杆腔保压
回复
