两个多路阀并联接在一个泵上,能不能正常工作?

  [复制链接]
发表于 2014-3-12 19:35:05 | 显示全部楼层 |阅读模式

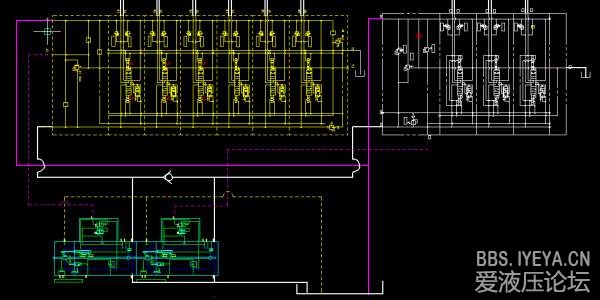

SSI0IUP3GM0(S65V7}7DC)5.jpg 如图,图中的串工作时,左泵给两个多路阀都供油,那是不是在一个多路阀有动作时,油全部从那个没有动作的多路阀泄掉?
  • 打卡等级:论坛老炮
  • 打卡总天数:1053
  • 打卡总奖励:2144
发表于 2014-3-12 20:28:48 | 显示全部楼层
不会,因为整个系统像是负荷传感,多路阀的中位闭心,不过右边的三路阀可能会有优先权。
回复

使用道具 举报

 楼主| 发表于 2014-3-12 20:34:53 | 显示全部楼层
dy1xue 发表于 2014-3-12 20:28
不会,因为整个系统像是负荷传感,多路阀的中位闭心,不过右边的三路阀可能会有优先权。

为什么右边三路会有优先权?
回复

使用道具 举报

 楼主| 发表于 2014-3-12 20:37:25 | 显示全部楼层
dy1xue 发表于 2014-3-12 20:28
不会,因为整个系统像是负荷传感,多路阀的中位闭心,不过右边的三路阀可能会有优先权。

为什么不会?如果左边的阀有动作,右边的阀不动的话,右边的阀溢流压力肯定比左边的工作压力低,那不就溢流了吗?
回复

使用道具 举报

发表于 2014-3-12 21:48:59 | 显示全部楼层
两头忙,比较有意思,可惜图上不清晰,
回复

使用道具 举报

 楼主| 发表于 2014-3-12 22:10:43 | 显示全部楼层
摆渡人 发表于 2014-3-12 21:48
两头忙,比较有意思,可惜图上不清晰,

一个泵给两个多路阀,这样连接可以吗?
回复

使用道具 举报

发表于 2014-3-13 07:03:43 | 显示全部楼层
两个多路阀这样并联不能工作,除非同步操作!!
回复

使用道具 举报

发表于 2014-3-13 08:38:49 | 显示全部楼层
楼主,你的图片看的不是很清楚,但你用的应该是LUDV的多路阀,在LUDV多路阀中的泵侧模块里面有三通流量阀,按照你的这个油路设计的话当左泵供油同时左侧多路阀动作的话,那么左侧多路阀的负载反馈信号会作用在左泵上,此时左泵会根据左侧多路阀的信号输出相应的压力和流量。但是由于此时你右侧多路阀没有动作那么它就没有Ls反馈信号,此时右侧多路阀泵侧模块里面的三通流量阀的弹簧腔没有Ls信号压力那么这时这个三通流量阀是打开的也就是右侧多路阀的P口和T口基本是完全直接连通的,那么此时你左泵的供油肯定会从右侧这个多路阀泄回油箱的。另外请问楼主你这个是什么机器上的啊,要实现什么功能呢?
回复

使用道具 举报

发表于 2014-3-13 08:41:17 | 显示全部楼层
直观逻辑分析:
1、当两个多路阀都不动作时,两个泵都卸荷
2、当左边多路阀不动作时,左边泵卸荷,右边泵与阀独立作业
3、当右边多路阀不动作时,左边泵如何工作还要看两个发的主溢流阀数值,没数值,无法判断,不过从使用上来说,左边也会独立作业
4、其实这个东西就是当右边负载小于左边时时,两个泵回合流,右边具有优先权,此时左泵会增大排量,直到ls阀平衡,甚至此时左泵会成为定量泵,待右边工作完事后,泵呀升高。ls达到平衡,左边再工作。右边泵不仅宫左边还供右边
回复

使用道具 举报

发表于 2014-3-13 10:48:18 | 显示全部楼层
摆渡人 发表于 2014-3-12 21:48
两头忙,比较有意思,可惜图上不清晰,

两头忙在国内目前市场渐渐好了,很多农村个体户还是蛮喜欢的,毕竟功能多,但是对于企业什么的就不喜欢了,毕竟中国人力资源很大,
回复

使用道具 举报
