比例阀的流量方程

andsen

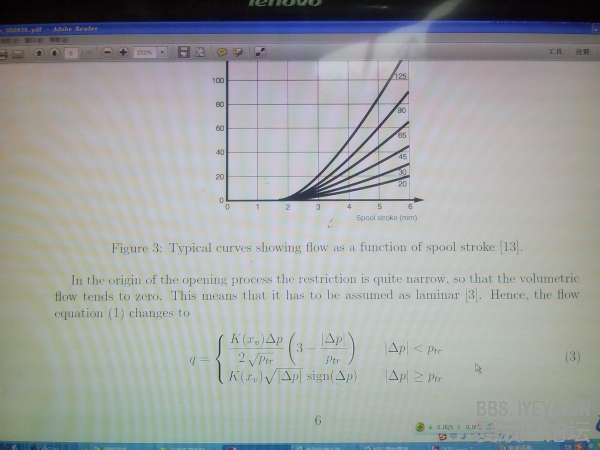

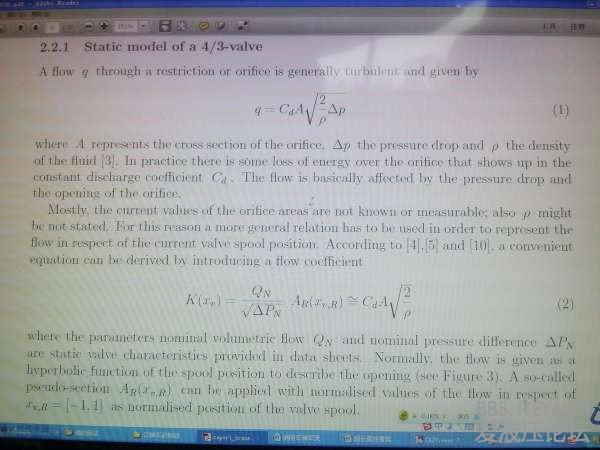

一般书中的流量方程由于阀口面积无法直接测量，所以不太实用，最近看到了1图中的式3这种流量方程，始终看不明白怎么弄出来的，还请各位大侠指教下，2图中的式2的A（Xv,r)具体是什么意思，怎么获得该值了，还请各位把式2和式3解释明白下，谢谢了！

sixue98

理论探讨很必要。试验是液压的灵魂。

苦行僧

这篇文章是权威杂志发表的吗？请把文章具体名字留下

sdr

这个是教科书上的，已经很明白了。

液压菜鸟

按圆环缝隙计算阀的泄露量，技术要求是小于30mL/min，我们产品出厂检验时确实也是不超过这个范围，而我根据现有产品的间隙计算阀芯静止时泄露量达到15mL-120mL，远远达不到要求，难道我错了，还是教科书错？

- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-19485-1-1.html

xiaoshxin

液压菜鸟 发表于 2014-3-1 11:46
按圆环缝隙计算阀的泄露量，技术要求是小于30mL/min，我们产品出厂检验时确实也是不超过这个范围，而我根据 ...

您好，请问一般的方向阀（三位六通那种），是在多大的压力下试验泄漏量的，有没有标准，能否分享，谢谢

qzm1124

这个文章在哪里发表过吗。是什么杂志能否告诉下？

yinglang619

xiaoshxin 发表于 2014-3-1 14:56
您好，请问一般的方向阀（三位六通那种），是在多大的压力下试验泄漏量的，有没有标准，能否分享，谢谢

根据AB口溢流阀来确定测试值，一般多在7--10Mpa

xiaoshxin

yinglang619 发表于 2014-3-2 11:04
根据AB口溢流阀来确定测试值，一般多在7--10Mpa

通常情况下泄漏量大概多少，10MPa压差，占额定流量多大百分比

andsen

式1是教科书上的，式2和式3则教科书上没有，QN，PN为比例阀的额定流量和额定压力，通过这组数据则不用知道液压油密度和流量系数了，至于开口面积A则由阀芯位移和曲率半径R表示，不知道这样理解对不对。另外还有一个问题，Ptr的取值一般为2~4bar，根据PVG32阀的实测数据，压差最后稳定在2MPa左右，那式3中就只需压差大于Ptr那个等式就可以了，是不是一般比例阀的压降都会大于这个2~4bar了，请有经验的人指点下，另外开口面积A由阀芯位移和曲率半径R表示的公式，各位是否有现成公式或经验公式，
