新手请教恒功率变量泵

chz110

电机驱动恒功率变量泵在执行机构不工作时（待机状态）是什么状态（直接通过三位四通换向阀接变量马达），按照换向阀上设定的安全压力小流量？低压大流量？节能吗？

补充内容 (2014-2-27 12:23):
A10V恒功率DFLR泵说明中注明：流量控制只能在恒功率控制曲线以下。是不是说待机状态在恒功率控制曲线下可以实现小压力小流量从而达到节能效果？

sixue98

与普通泵一样！！

mengweimin

我认为该泵一但调好后，这俩状态都不节能，恒功率吗

qqqqqqwwww

待机状态下主泵卸荷,系统压力为0,液压油通过换向阀通油箱。

xwy@home

您好，尝试参与一下;
1、恒功率泵一般在变量压力点附近才是压力X流量=恒定功率，即不过载同时节能；
2、开机低载状态，相当于一个恒压泵，泵本身是大摆角输出流量；
3、泵输出压力和流量取向系统中何处，我个人揣测：
（1）你提及的换向阀卸荷了；
（2）憋压状态，多余油液从泵泄露口回油箱了；
4、针对3-（2）情况，长时间回发热的；

chz110

mengweimin 发表于 2014-2-26 12:21
我认为该泵一但调好后，这俩状态都不节能，恒功率吗

A10V恒功率DFLR泵说明中注明：流量控制只能在恒功率控制曲线以下。是不是说待机状态在恒功率控制曲线下可以实现小压力小流量从而达到节能效果？

chz110

xwy@home 发表于 2014-2-26 20:05
您好，尝试参与一下;
1、恒功率泵一般在变量压力点附近才是压力X流量=恒定功率，即不过载同时节能；
2、开 ...

从换向阀卸荷的话压力是换向阀设定的安全压力还是低压？高压小流量？待机状态应该在恒功率曲线以下吧

chz110

qqqqqqwwww 发表于 2014-2-26 19:44
待机状态下主泵卸荷,系统压力为0,液压油通过换向阀通油箱。

低压小流量吗？大流量？

qqqqqqwwww

chz110 发表于 2014-2-27 12:32
低压小流量吗？大流量？

是低压大流量,可以从摆角指示器观察,待机时主泵处在最大摆角状态,约10度。

xwy@home

chz110 发表于 2014-2-27 12:28
从换向阀卸荷的话压力是换向阀设定的安全压力还是低压？高压小流量？待机状态应该在恒功率曲线以下吧

您好;
1、同意qw老师低压大流量的解释；

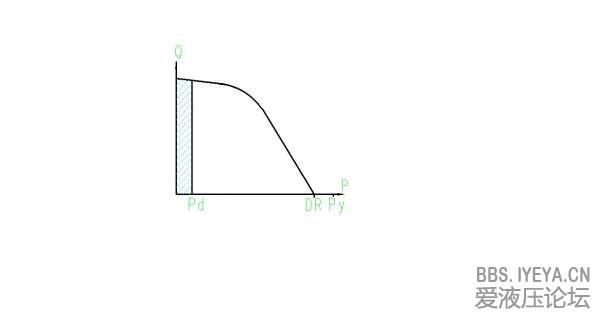

2、如附图（个人草绘）假定此时负载压力或换向阀卸荷压力为低压任一点Pd，此时泵属于剖面线状态；
3、DR压力切断数值，Py系统溢流或安全阀设定压力；
4、如图此时并未到达变量拐点，不节能；
谢谢！
