伺服比例阀和比例方向阀的接线图问题?

泛舟 · 发表于 2014-2-18 11:42:41

本帖最后由 scgbb 于 2014-2-18 11:49 编辑

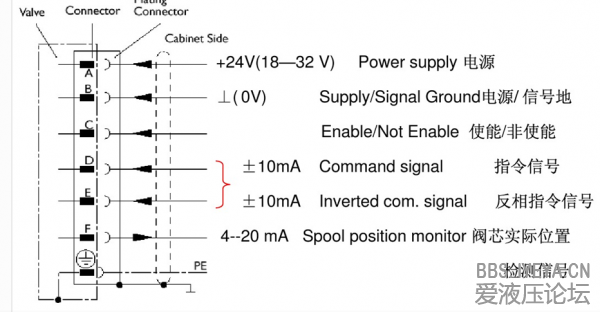

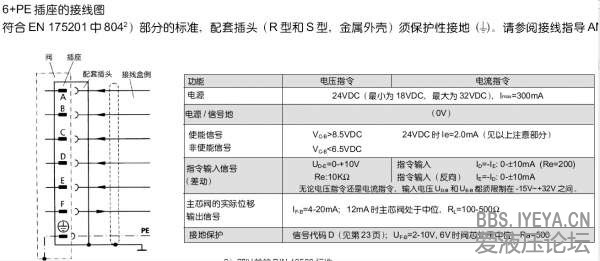

下图为伺服比例阀的接线图
引脚D为指令信号，D指令信号输入+/-10mA电流信号，可以实现伺服阀的P-A和B-T与P-B和T-A之间的换向，我的疑问就是：反向指令信号的作用？

泛舟 · 发表于 2014-2-18 11:47:41

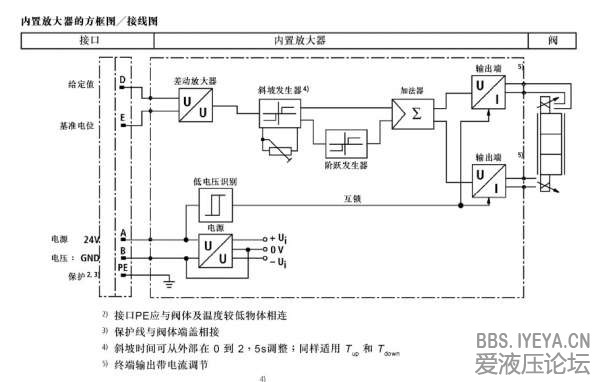

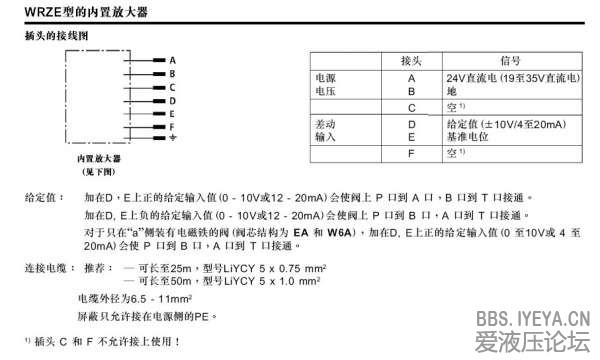

比例方向阀的D引脚只需输入正/负电压或电流值，就可实现方向阀的PABT之间的换向
E引脚为基准电位，即O值

卖女孩的火柴 · 发表于 2014-2-18 13:24:12

不就是指令信号的两个接口吗？所谓的反向是相对的吧

back2049 · 发表于 2014-2-18 15:45:48

正向 P-A,B-T
反向 P-B,A-T

泛舟 · 发表于 2014-2-18 16:26:23

本帖最后由 scgbb 于 2014-2-18 18:31 编辑

对于比例方向阀，从PLC模拟量输出模块肯定是一个地址，一个地址只与给定值D相连
而对于伺服比例阀，从PLC模拟量输出模块是否是2个地址，即一个地址与是信号指令D相连，第二个地址与反向信号指令E相连，对吗？
比例方向阀的E引脚接PLC的com端吗？

zhtok · 发表于 2014-2-19 08:02:59

有条件的话,做个实验就知道了

泛舟 · 发表于 2014-2-19 21:33:17

由于电流的方向是从正极到负极为正方向，若D引脚出给负信号，也就是反向指令信号
